低功耗蓝牙BLE5.3模块兼容4.2以上协议可自定义天线

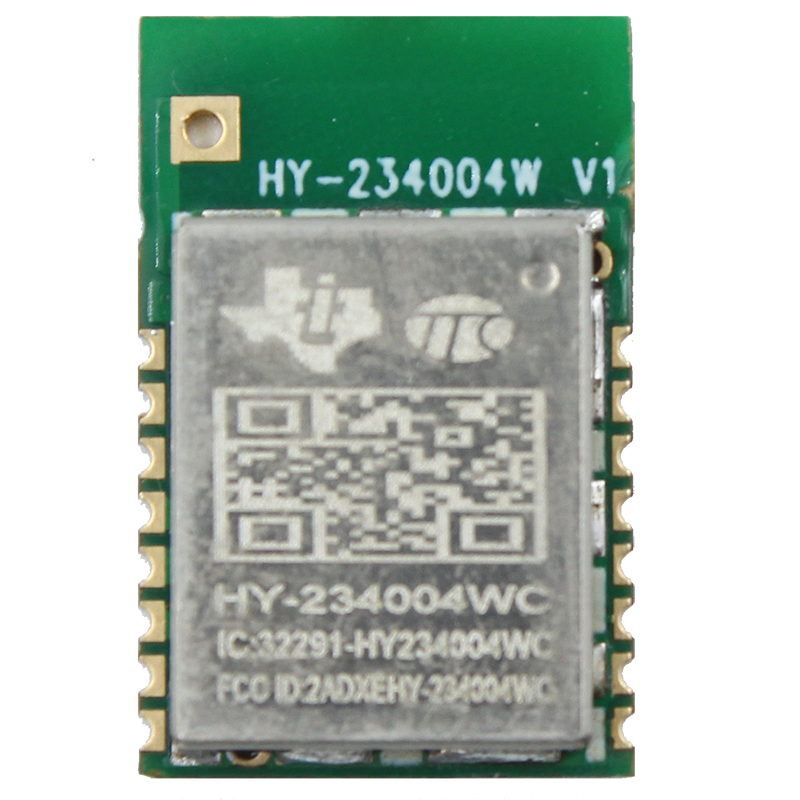

HY-234004WC是基于蓝牙5.3协议开发的一款适用范围广的低功耗BLE模块产品，可适用智能家居、智能穿戴、车联网、工业物联网等领域组网要求，兼容性好，可兼容4.2以上协议，可自定义天线。
HY-234004WC是基于蓝牙5.3协议开发的一款适用范围广的低功耗BLE模块产品，可适用智能家居、智能穿戴、车联网、工业物联网等领域组网要求，兼容性好，可兼容4.2以上协议，可自定义天线。
产品概述：
HY-234004WC是基于蓝牙5.3协议开发的一款适用范围广的低功耗BLE模块产品，可适用智能家居、智能穿戴、车联网、工业物联网等领域组网要求，兼容性好，可兼容4.2以上协议，通信距离远，可达70米。模块搭载美国 TI的 CC2340 芯片，整体进行了低功耗设计，关断模 式下，它仅消耗 0.15UA，并在几微秒内唤醒。模块支持主机/从机的工作模式。HY-234004WC超小尺寸，可集成到各类设备中，另外还拥有可编程ARM-Cortex-M3处理器（80KB的可用应用代码空间）和丰富的硬件接口，客户可根据需求进行二次开发，嵌入完整的应用程序，我司提供对应的开发套件。
产品特点：
先进的蓝牙5.3技术：支持最新的BLUETOOTH® 5.3 LOW ENERGY标准，提供更快的数据传输速度和更远的通信距离。并且模块向下兼容BLE 4.2及早期BLE规范，兼容范围广，可适用市面上大部分产品。
相关认证:该模块已经完成蓝牙SIG BQB-5.3鉴定和声明流程，CE/RED（欧洲）、IC（加拿大）和FCC（美国）等地区性要求测试实验，已取得相应认证证书,可出口至相应的国家和地区。
低功耗设计：极低功耗的待机模式，在最低功耗关断模式下，也仅消耗0.15UA的电流。可在几微秒内唤醒，该性能满足对功耗要求严格以及响应及时的便携式设备和可穿戴设备等。
高性能处理器：集成高性能的ARM CORTEX-M0+处理器，提供足够的计算能力以支持复杂的应用场景。80KB的可用应用代码空间，支持客户进行二次开发，嵌入完整的应用程序。
丰富的硬件接口和扩展性：支持UART/SPI接口，方便与MCU进行通信和数据传输。多达24个双向可编程IO，支持外部中断引发输入检测，适用于各种输入输出开关量应用。
灵活的通信模式：支持桥接模式（串口透传）或直接驱动模式（无需额外CPU），直驱模式支持 SPI/UART 接口，满足不同应用场景的需求。从机版本支持单链接和多链接模式。
高可靠性和稳定性：工业级设计，模块适用温度范围广-40-+85℃。适用于各种恶劣的工作环境。板载工业级48MHZ晶振，确保整个模块通信的稳定性和准确性。

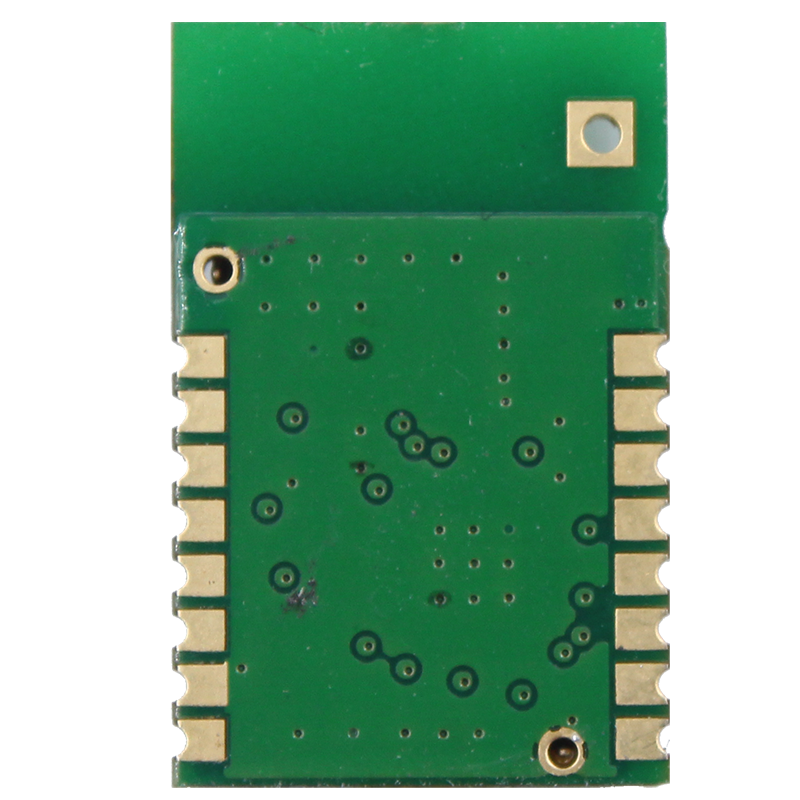

小尺寸设计：超小尺寸（11.59×17.9×2.0mm），便于集成到各种小型设备或紧凑型设备中。
升级便捷：蓝牙从机版本支持OAD（Over-the-Air Download）升级，无需物理接触即可实现固件更新。蓝牙主机版本支持SBL（Software Bootloader）升级，提供灵活的升级途径。
产能：四条全自动生产线生产，大大缩短交期，提升良品率。
型号 | HY-234004WC
| 蓝牙版本 | 支持蓝牙5.3 |
芯片 | CC2340R5 | 频率范围 | 2402-2480MHZ（2.4G ISM频段） |
调制模式 | GFSK | 发射功率 | -21-+8dBm（用户可通过软件编程设定） |
接收灵敏度 | -96dBm（典型值） | 透传模式（需出厂设定） | 主机/从机 |
升级方式 | 支持OAD升级/支持SBL升级 | 传输距离 | 224米（空旷距离） |
尺寸 | 11.59*17.9*2.2 | 模块通讯接口 | UART/SPI |
模块脚位数 | 16 PIN（10个GPIO） | 天线 | 自定义天线 |
工作电压（DC） | 2.7 - 3.3V | 工作温度 | -40℃- +125℃ |
该模块可适用于多个领域：
身类：运动手环，计步器，运动计量（跑步，自行车，高尔夫）
智能家居类：插座改造，遥控开关，调光调色照明，门锁，窗帘，温湿度计，智能秤，环境烟雾，测探测器，宠物监管
健康医疗类：医疗检测/追踪（心率，血压，血氧，脉搏，体温）
婴幼儿护理：实时体温检测，智能婴儿床，防丢失
玩具类：互动遥控玩具，机器人，飞行器，玩具车，防丢器
汽车电子：胎压检测，汽车自动锁，车位记录，电动车防盗器，数据采集监控
信标、电子标签、资产管理、冷链物流，工业控制、电动工具
