CC2640R2F低功耗无线MCU特性介绍

发布日期：2017.02.14     浏览次数：296

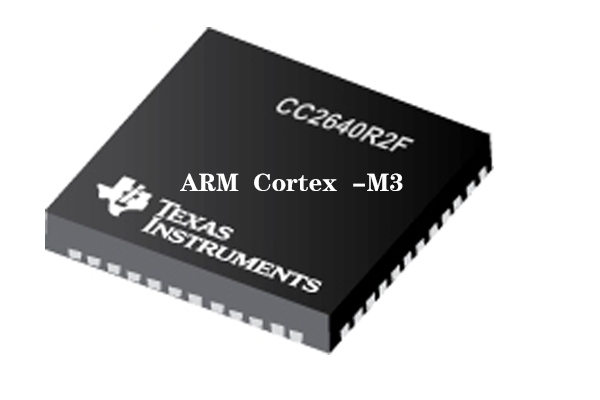

       CC2640R2F是TI最新发布的一款低功耗无线MCU，可广泛应用于工业、零售、家庭和楼宇自动化等领域，目前深圳昇润科技采用CC2640R2F做为开发基础，在CC2640R2F的基础上进行蓝牙协议精简，形成蓝牙系统应用SDK开发工具包，让成品厂商省去复杂的蓝牙协议开发流程，采用昇润提供的SDK开发工具包可直接进行产品的应用的开发。下面将详细的介绍一下CC2640R2F低功耗无线MCU的特性！

1.    微控制器

–强大的 ARM ? Cortex ? -M3

– EEMBC CoreMark ? 评分：142

– 高达 48MHz 的时钟速度

– 275KB 非易失性存储器，包括 128KB 系统内可编程闪存000

– 高达 28KB 系统 SRAM，其中 20KB 为超低泄漏静态随机存取存储器 (SRAM)

– 8KB SRAM，适用于缓存或系统 RAM 使用

– 2 引脚 cJTAG 和 JTAG 调试

– 支持无线升级 (OTA)

2. 超低功耗传感器控制器

– 可独立于系统其余部分自主运行

– 16 位架构

– 2KB 超低泄漏代码和数据 SRAM

3. 在 ROM 中存储高效代码尺寸架构，装载驱动程序、TI-RTOS 和 蓝牙 ? 软件，为应用程序提供更多闪存空间

4. 封装符合 RoHS 标准

–2.7mm × 2.7mm YFV DSBGA34 封装（14 个GPIO）

– 4mm × 4mm RSM VQFN32 封装（10 个GPIO）

– 5mm × 5mm RHB VQFN32 封装（15 个GPIO）

– 7mm × 7mm RGZ VQFN48 封装（31 个GPIO）

5. 外设

– 所有数字外设引脚均可连接任意 GPIO

– 四个通用定时器模块（8 × 16 位或 4 × 32 位，均采用脉宽调制(PWM)）

– 12 位模数转换器 (ADC)、200MSPS、8 通道模拟多路复用器

– 持续时间比较器

– 超低功耗模拟比较器

– 可编程电流源

– UART

– 2 个同步串行接口 (SSI)（SPI、MICROWIRE 和TI）

– I2C

– I2S

– 实时时钟 (RTC)

– AES-128 安全模块

– 真随机数发生器 (TRNG)

– 10、14、15 或 31 个 GPIO，具体取决于所用封装选项

– 支持八个电容感测按钮

– 集成温度传感器

6. 外部系统

– 片上内部 DC-DC 转换器

– 极少的外部组件

– 无缝集成 SimpleLink?CC2590 和 CC2592 范围扩展器

– 与采用 4mm × 4mm 和 5mm × 5mm VQFN 封装的 SimpleLink CC13xx 引脚兼容

7.低功耗

– 宽电源电压范围

– 正常工作电压：1.8V 至 3.8V

– 外部稳压器模式：1.7V 至 1.95V

– 有源模式 RX：5.9mA

– 有源模式 TX (0dBm)：6.1mA

– 有源模式 TX (+5dBm)：9.1mA

– 有源模式 MCU：61μA/MHz

– 有源模式 MCU：48.5 CoreMark/mA

– 有源模式传感器控制器：0.4mA + 8.2μA/MHz

– 待机电流：1.1μA（RTC 运行，RAM/CPU 保持）

– 关断电流：100nA（发生外部事件时唤醒）

8. 射频 (RF) 部分

– 2.4GHz RF 收发器，符合 Bluetooth 低功耗(BLE) 4.2 和 5 规范

– 出色的接收器灵敏度（BLE 对应 –97dBm）、可选择性和阻断性能

– 102dB (BLE) 的链路预算

– 最高达 +5dBm 的可编程输出功率

– 单端或差分 RF 接口

– 适用于符合各项全球射频规范的系统

– ETSI EN 300 328（欧洲）

– EN 300 440 2 类（欧洲）

– FCC CFR47 第 15 部分（美国）

– ARIB STD-T66（日本）

9.工具和开发环境

– 功能全面的开发套件

– 针对不同 RF 配置的

– SmartRF?工具产品组合

– Sensor Controller Studio

– IAR Embedded Workbench ? （用于 ARM）

– Code Composer Studio?

– CCS Cloud
