浅谈昇润科技蓝牙4.2模块：HY-40R204P
发布日期：2018.06.27 浏览次数：267
浅谈BLE蓝牙4.2

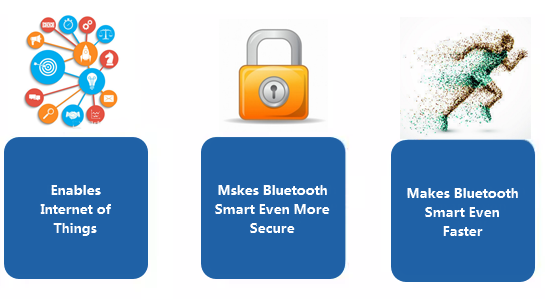

从应用层面出发，低功耗蓝牙（BLE）的诞生对物联网应用具有颠覆性的意义。目前多数移动设备上使用的蓝牙是蓝牙4.2，而蓝牙4.2标准最大特性在于：数据传输更快、隐私功能更强大，Ipv6网络支持。
蓝牙4.2 BLE模块

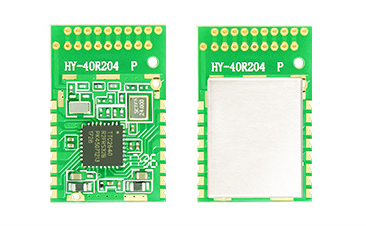

蓝牙4.2标准的Ipv6网络支持，允许多个蓝牙智能设备通过一个终端接入局域网或互联网。蓝牙4.2（BLE）的出现带来低功耗和一对多工作模式的同时也增加了蓝牙的开发难度，为了减小蓝牙应用的开发难度，昇润科技推出了基于TI CC2640R2F开发的一款低功耗和小尺寸的BLE模块，支持蓝牙4.2（固件升级支持蓝牙5）——HY-40R204P。
HY-40R204P功能特点
>基于BLE 4.2协议，支持升级蓝牙5
>支持主机模式，从机模式
>默认20ms连接间隔，连接快速
>串口数据包长度，单链接版本最多支持248Byte，多连接版本最多支持20Byte
>高速双向透传转发，最快双向分别可达12KByte/s（单链接大包传输）
>极低功耗的待机模式
>支持命令/数据通讯自由切换
>......
HY-40R204P产品特性
|
硬件参数 |
|
|
模块 |
HY-40R204P |
|
芯片 |
TI CC2640R2F |
|
天线 |
PCB天线 |
|
尺寸 |

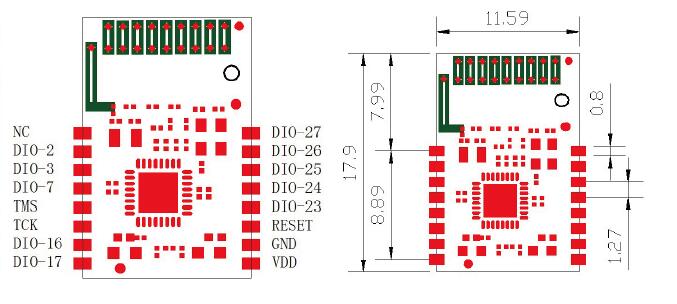

17.9*11.59*2.0/2.6（带屏蔽罩）mm |
|
|
|
|
软件参数 |
|
|
命令结构 |
AT指令（详见规格书） |
|
工作模式 |
主设备模式、从设备模式、广播模式 |
|
二次开发 |
支持客户二次开发，提供app sdk |
|
模式配置 |
数传模式/命令模式 |
|
无线参数 |
|
|
调制模式 |
GFSK |
|
频率范围 |
2402-2480MHZ（2.4G ISM频段） |
|
传输速率 |
12K/S(不加密，单连接，单包248字节/20ms) |
|
1K/s（不加密，能同时被4个主机连接，单包20字节/20ms） |
|
|
发射功率 |
-21-+5dBm（用户可通过软件编程设定） |
|
传输距离 |
>100米（空旷距离） |
|
其它 |
|
|
证书 |
BQB / FCC / IC / RED / ROHS / REACH |
|
工作环境 |
工作温度：-40℃~+85℃ |
|
存储温度：-40℃~+85℃ |
|
|
工作电流 |
Active-Mode RX：5.9 mA max |
|
Active-Mode TX at 0 dBm：6.1 mA max |
|
|
Active-Mode TX at +5 dBm：9.1 mA max |
|
|
睡眠：3.54μA avg |
|
|
数传：2.75 mA avg |
|
HY-40R204P内置完整的无线协议栈，支持串口透明传输模式，用户无需进行繁琐的射频硬件设计或无线协议的开发即可快速使用，大幅减少研发投入，缩短产品的研发周期。
智能锁是在原有传统锁的基础上，增加低功耗蓝牙透传模块，实现手机蓝牙协议对接。智能手机通过APP调用蓝牙服务，发送指令，智能锁接收蓝牙指令，继而控制智能锁的开关。

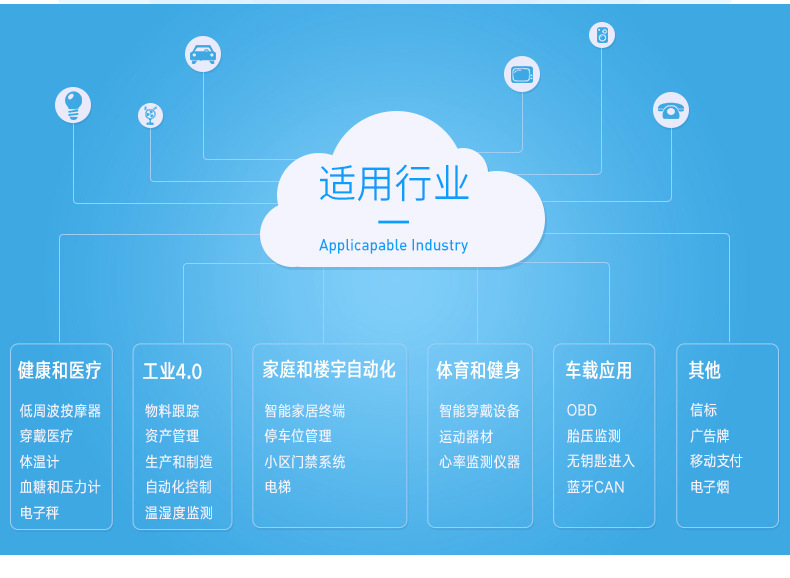

HY-40R204P是一款高度集成的蓝牙4.2低功耗模块，专为无线2.4GHz ISM高速率传输设计，支持一主多从模式，实现多个设备间的信息交互。蓝牙4.2（BLE）模块HY-40R204P能为各类电子产品快速升级蓝牙连接功能，使其更好的与智能移动设备相融合，可广泛应用于智能家居、消费类电子、可穿戴、汽车电子、医疗、运动器材等各种设备中。
昇润科技 BLE 4.2 蓝牙模块
昇润科技 BLE 4.2 蓝牙模块基于德州仪器（TI）方案，支持蓝牙4.2 BLE协议栈。产品具有性能良好，功耗低，接收灵敏度高，传输距离远，支持UART/SPI数据接口等优点。产品能较好的嵌入客户产品运用中，同时支持客户二次开发的需求。
