别再问蓝牙模块是什么啦,一文从类型、定位、功能做详细对比介绍

发布日期:2018.02.01     浏览次数:274

在物联网产业中,蓝牙或许是无线通讯应用中最好的选择,原因是基于蓝牙技术受众面广阔,以低功耗、智能化、低成本等特性,在物联网应用市场中占据主要核心位置。而蓝牙模块正是集成了蓝牙功能的PCBA板,一般是由PCB板、芯片、外围元器件构成,用于代替数据线缆来进行小范围的短距离无线通讯。然而,你真的了解蓝牙模块么?



蓝牙模块是什么

蓝牙模块(Bluetooth module)是指集成蓝牙功能的芯片基本电路集合,用于短距离2.4G的无线通讯模块。对于最终用户来说,蓝牙模块是半成品,通过在模块的基础上功能再开发、封装外壳等工序,实现能够利用蓝牙通讯的最终产品。蓝牙模块细分为多种类型,不同类型的价格、定位、功能各有不同,下面进行详细介绍。


蓝牙模块的分类

按照应用和支持协议划分主要分为两种:

经典蓝牙模块(BT):泛指支持蓝牙协议在4.0以下的模块,一般用于数据量比较大的传输,如:语音、音乐等较高数据量传输。经典蓝牙模块可再细分为:传统蓝牙模块和高速蓝牙模块。传统蓝牙模块在2004年推出,主要代表是支持蓝牙2.1协议的模块,在智能手机爆发的时期得到广泛支持。高速蓝牙模块在2009年推出,速率提高到约24Mbps,是传统蓝牙模块的八倍,可以轻松用于录像机至高清电视、PCPMPUMPC至打印机之间的资料传输。


低功耗蓝牙模块(BLE):是指支持蓝牙协议4.0或更高的模块,也称为BLE模块,最大的特点是成本和功耗的降低,应用于实时性要求比较高的产品中,比如:智能家居类(蓝牙锁、蓝牙灯)、传感设备的数据发送(血压计、温度传感器)、消费类电子(电子烟、遥控玩具)等。




蓝牙模块对比分析

1、按照协议的支持分为

单模蓝牙模块:是指支持蓝牙某一种协议的模块;

双模蓝牙模块:是指同时支持经典蓝牙(BT)和低功耗蓝牙(BLE)协议的模块。



2、按照应用分为

蓝牙数据模块:一般多使用BLE低功耗蓝牙模块,拥有极低的运行和待机功耗,使用一粒纽扣电池可连续工作数年之久;

蓝牙音频模块:音频需要大码流的数据传输更适合使用BT经典蓝牙模块。



3、按照温度等级分为

工业级:温度范围-40℃~85℃,能够在室外、干扰大等恶劣环境下正常运行;

商业级:温度范围为0℃~70℃,一般应用在普通民用产品中。


蓝牙模块的生产厂家

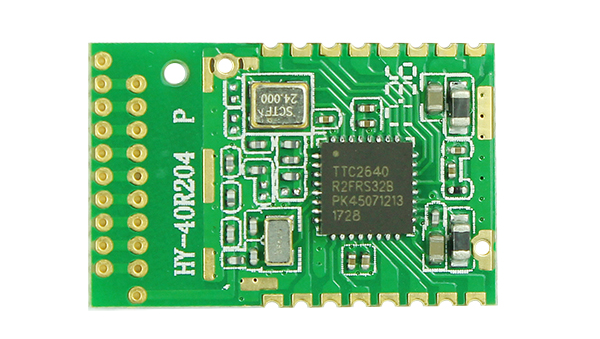

昇润科技是低功耗蓝牙模块的生产厂家。采用TI芯片,模块均经过高低温长期测试,其中蓝牙4.2 包括HY-40R201Y-40R204 两个系列的BLE模块,均支持蓝牙4.2 BLE协议和蓝牙5,通讯距离可达120米(空旷视距),主要区别在尺寸和天线类型方面。


昇润科技的BLE蓝牙模块主要功能特点

*      数据透传:TTL串口与蓝牙数据双向透明传输;

*      主从一体:蓝牙模块既可以做主机,也可以做从机;

*      低功耗:Active-Mode RX5.9 mA max

                   Active-Mode TX at 0 dBm: 6.1 mA max

                   Active-Mode TX at +5 dBm: 9.1 mA max

睡眠: 3.54μA avg

数传: 2.75 mA avg

*      远距离传输:昇润科技蓝牙4.2模块通讯距离可达100多米;

*      工业级:适应温度范围达-40~85℃;

*      加密传输:支持 AES 加密解密;

*      超小体积:指甲般大小;

*      多种配置方式:支持MCU串口和蓝牙端设置;

*      一对多广播:广播模式支持对附近的设备一对多广播发送数据;

*      支持Beacon协议:广泛应用在室内定位、近场信息推送等。

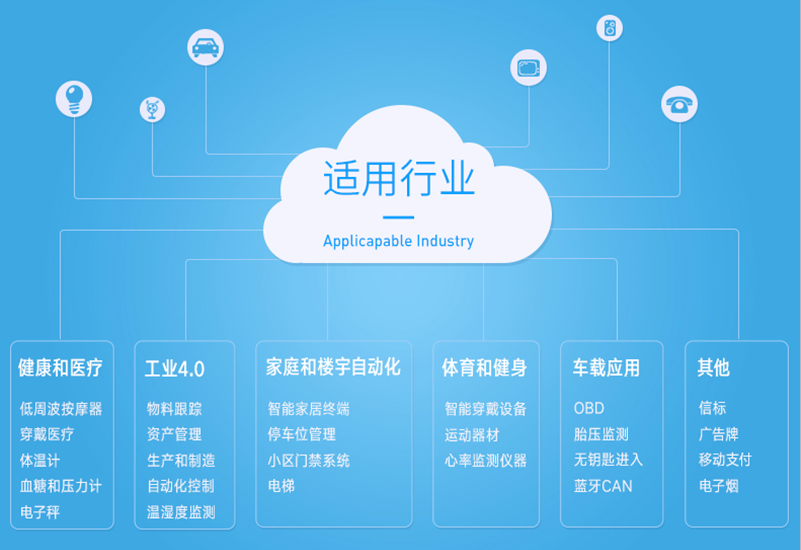

昇润BLE蓝牙模块应用领域

健身类: 运动手环,计步器,运动计量等;

智能家居类:遥控开关,调光调色照明,门锁,窗帘,温湿度计,智能秤等;

健康医疗类: 医疗检测/追踪(心率,脉搏,体温)等;

婴幼儿护理类: 实时体温检测,智能婴儿床等;

玩具类:互动遥控玩具,飞行器,玩具车等;

汽车电子类:胎压检测,汽车自动锁,数据采集监控等。
