介绍TTC SDK&透传异常问题与解决方法（二）

发布日期：2017.10.16     浏览次数：296

当前物联网发展迅猛，物联网中的连接通常利用无线通信。在多个设备进行对话的无线通信应用中，BLE作为一种近场无线通讯技术，毫无疑问是最理想的选择。随着越来越多的新型物联网设备涌入市场，BLE的低功耗、传输快的优势使得现有的消费类电子设备普遍都采用蓝牙技术。昇润科技作为专业的蓝牙模块和方案的供应商，其产品可应用在各场景中。当然，开发的过程中，难免也会碰到一些异常问题，这里，我们将介绍一些TTC SDK&透传常见问题与解决方法。

一，TTC SDK&透传的基本知识

1.蓝牙参数/配置

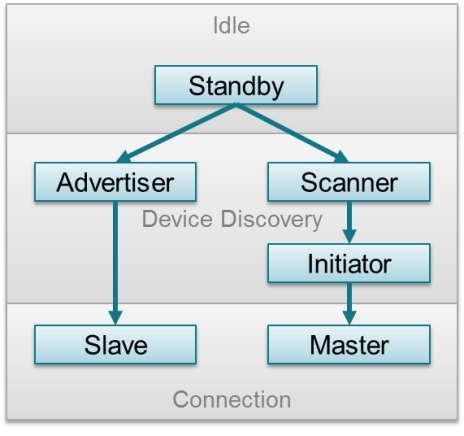

（1）蓝牙角色：主机（Master）、从机（Slave）

初始化后，从机开始广播；可以进行扫描并发起连接请求的是蓝牙主机。

（2）广播间隔（Adv Interval）

蓝牙初级初始化，按照广播间隔，从机会定时发起一次蓝牙广播，广播结束后模组自动睡眠，实现超低功耗。

备注：蓝牙广播间隔，会自动加入 10ms 以内的随机延迟，以避免 BLE 设备之间可能存在的持续干扰。所以，广播实际间隔与设置的广播间隔，出现偏差是正常现象。另外，SDK 中主机+广播的组合角色，广播为不可连接广播。

由此可见，减小广播间隔，会增加模组功耗，主机可以更快的扫描到从机。反之，加大广播间隔，会减小模组功耗，主机扫描到从机的时间也相应增加。用户可根据实际应用调节此参数。

（3）连接间隔（Connection Interval）

 当主机与从机建立连接后，按照连接间隔，每隔一段时间会自动产生一个连接事件，模组会自动唤醒一段时间，无需用户控制。

备注：蓝牙主从机如何同步唤醒无需关注，唤醒状态的时间长短由需传输数据的长度决定。

由此可见，减小连接间隔，会增加模组功耗，加快数据传输速度。反之，加大连接间隔，会减小模组功耗，数据传输变慢。用户可根据实际应用调节此参数。

（4）连接超时（Supervision Time-out）

超时时间为两个有效连接事件之间的时间差，超时则会断开连接。此参数设置需遵循一些规则： Interval Max * ( Slave Latency + 1) * 3 < ConnSupervisionTimeout

（5）蓝牙参数更新

主机与从机建立连接之后，默认先使用主机指定的蓝牙连接参数。SDK 以及透传蓝牙从机均可发起蓝牙参数更新请求，但是发起更新请求的时间点并不一样。一般是在与主机建立连接后，延迟一段时间发起参数更新请求，如透传的“参数更新延迟寄存器”参数可设置。

2.接口时序

用户主控 MCU 与 BLE 模组通信，可以使用 UART/SPI/IIC；均有一个引脚 WAKEUP/CSN，用于唤醒

BLE 模组：模组处于唤醒状态时，才能使用 UART/SPI/IIC 进行通信。

如前文提到，蓝牙广播以及蓝牙连接事件，会按照预设的参数自动完成，即 BLE 模组会自动唤醒完成蓝牙广播和连接事件。也就是说，WAKEUP/CSN 引脚的控制，只与 UART/SPI/IIC 通信有关，与蓝牙广播和蓝牙连接无关。

二，TTC SDK常见相关问题（CC2640为例）

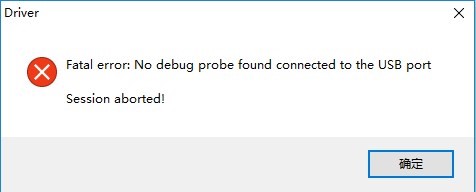

1、使用 IAR 仿真下载程序时，提示“Fatal error: Nodebug probe found connected to the USB port Session aborted!”错误

【原因】(1)IAR配置不正确 ；(2)模组可能已经烧录了我司的透传程序，并且调试接口已经被锁住。

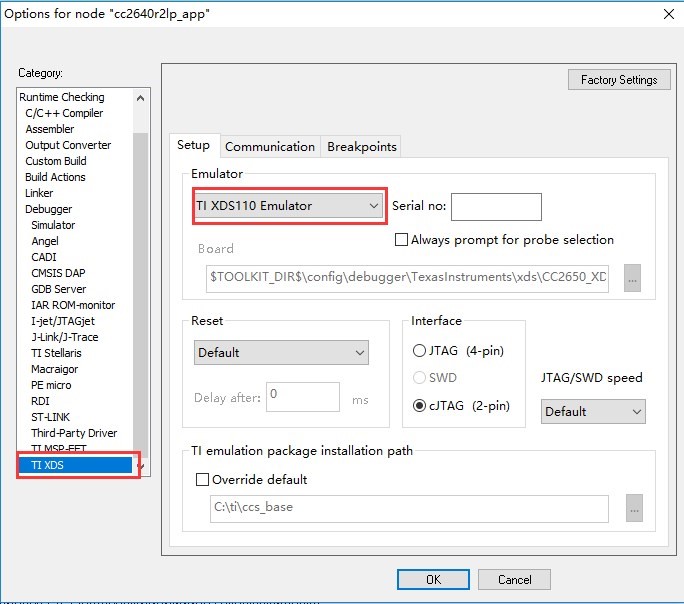

【解决方法】(1)修改配置：选择正确的下载器，如图 ：

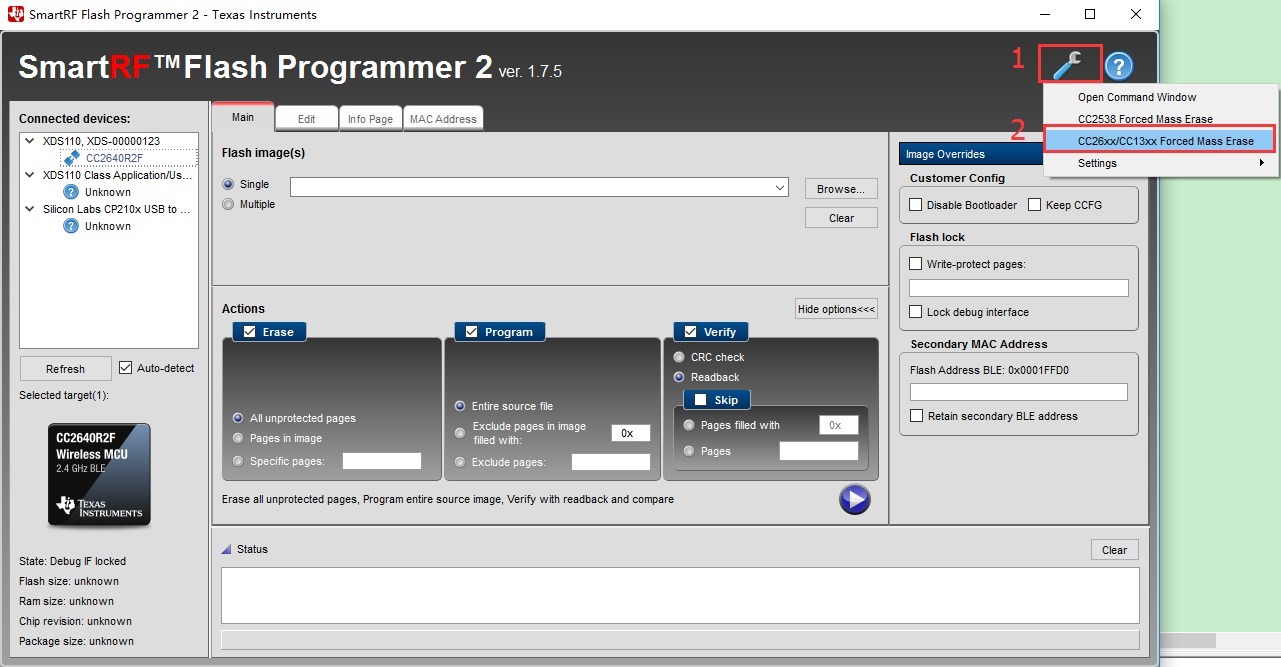

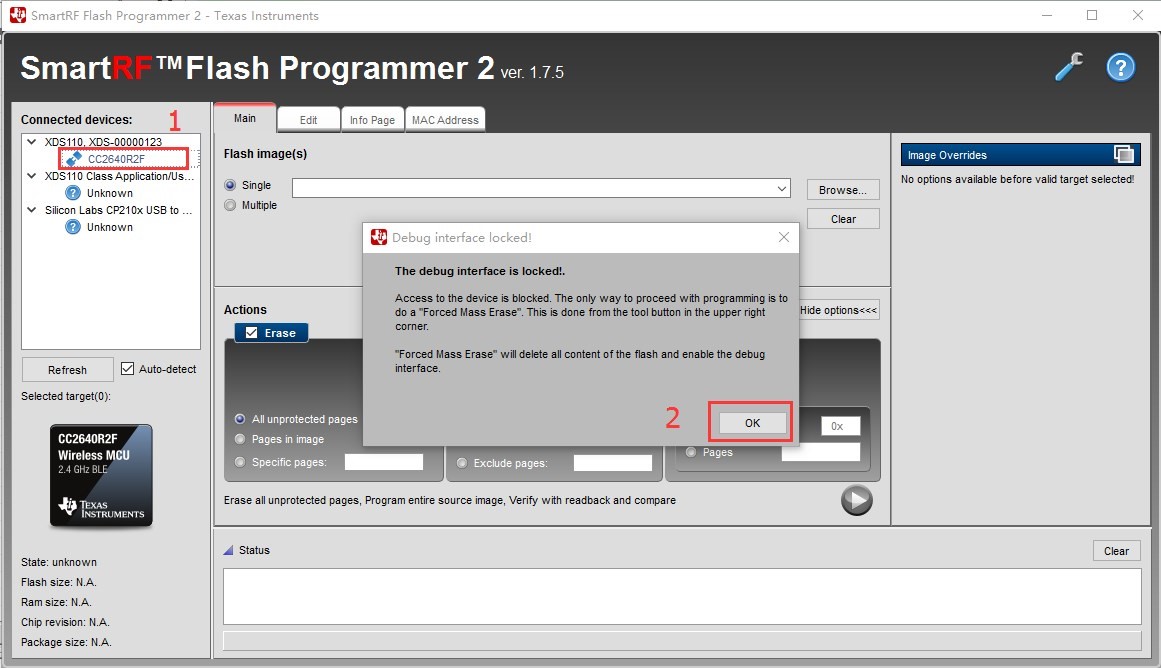

(2)使用Flash Programmer2，若提示“The debug interface is locked!”，需强制擦除默认程序，解锁调试接口。

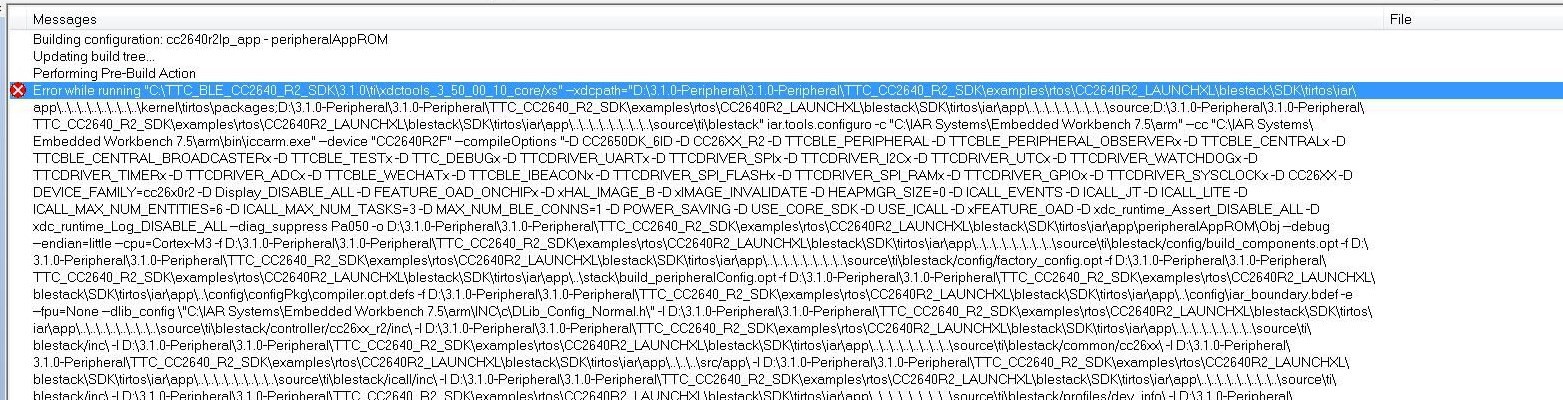

2、SDK配置视频教程代码使用报错问题（编译提示报错：Error while Running “C:TTC_BLE_CC2640_R2_SDK3.1.0 ixdctools_3_50_00_10_core/xs”-xdcpath=“C:TTC_BLE_CC2640_R2_SDK3.1.0TTC_CC2640_R2_SDKexamples tosCC2640R2_LAUNCHXLlestackSDKTIRTOSIARAPP...”）

【解决方法】（1）检查 C 盘是否有对应路径，如果没有该路径，则说明 sdk 版本与视频教程中 sdk 版本不一致（视频教程中使用的 SDK 版本为 V3.1.0，而实际安装 SDK 可能是 V3.1.0 以后的新版本）。

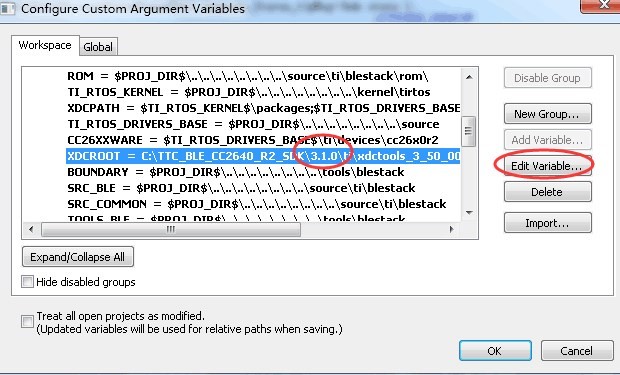

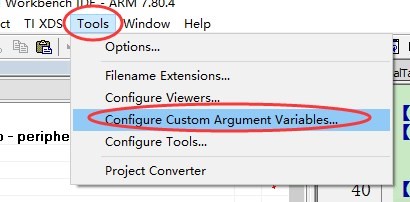

        （2）tools?Configure Custom Argument Variables…

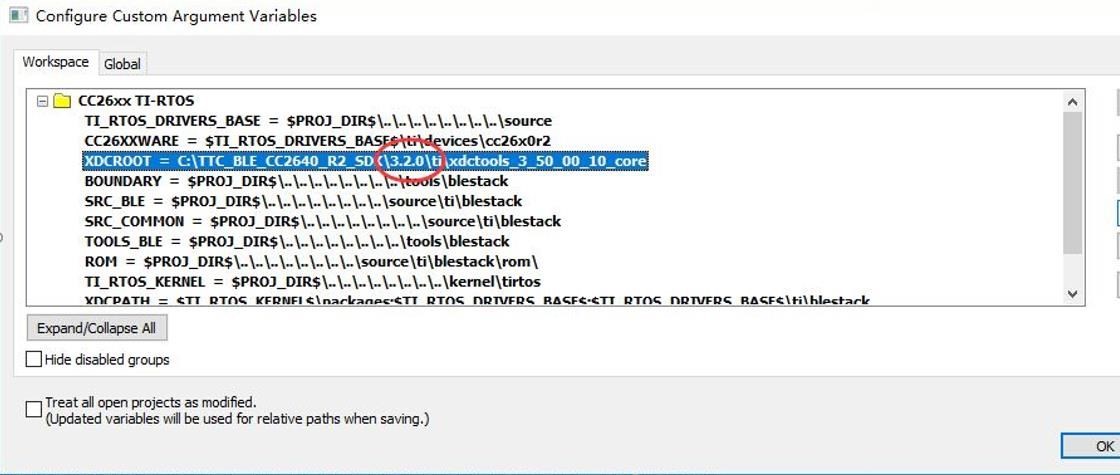

显示为 SDK 3.1.0 的版本：

需修改为实际所安装的SDK的版本，如3.2.0，再重新编译即可。

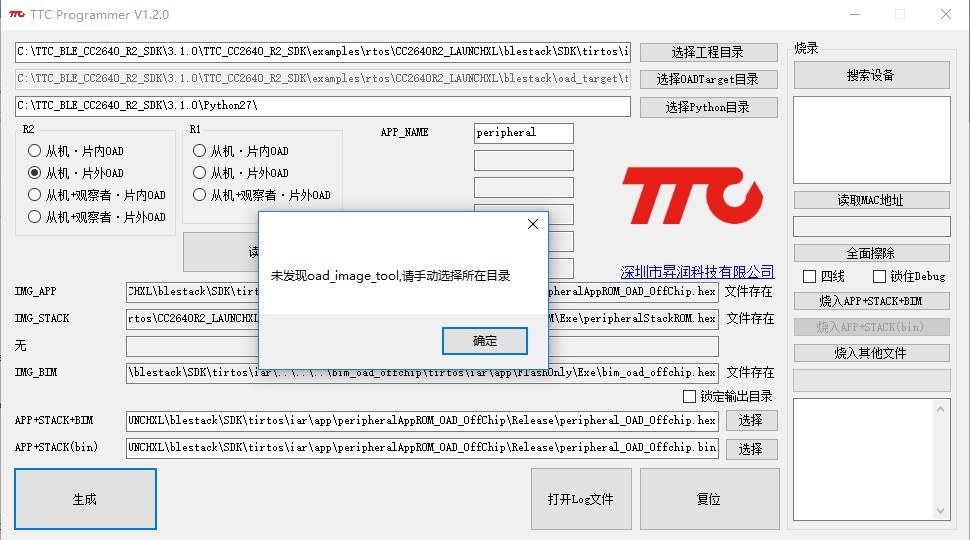

3、TTC Programmer 提示“未发现 oad_image_tool，请手动选择所在目录”错误

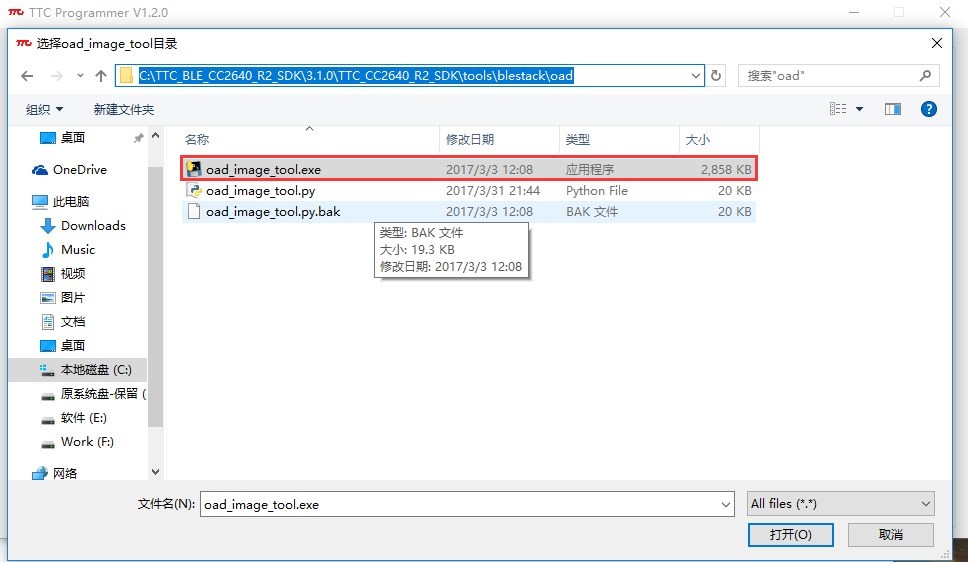

【解决方法】手动添加oad_image_tool的路径，如下图

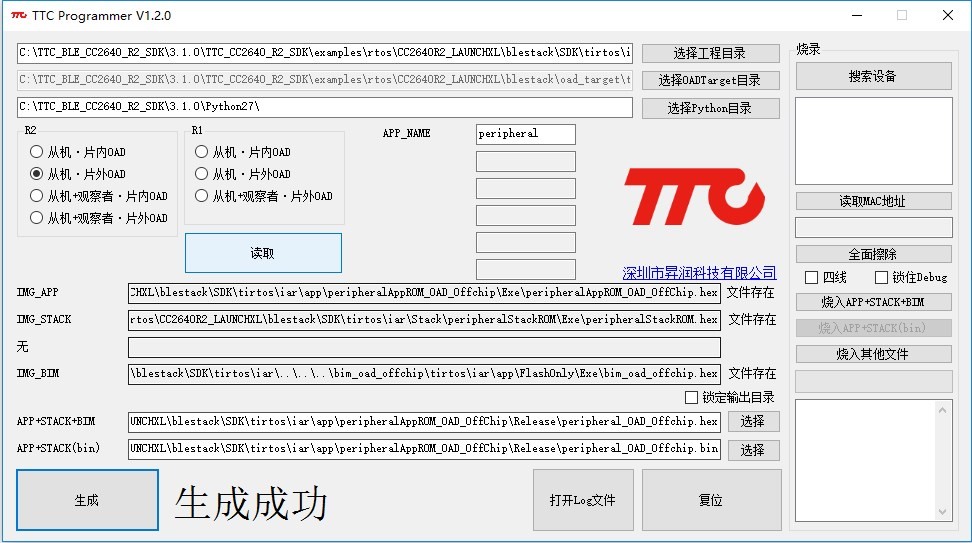

添加成功后，则提示“生成成功”，如下图：
