昇润CC2640 SDK应用入门教程15

发布日期：2017.08.04     浏览次数：316

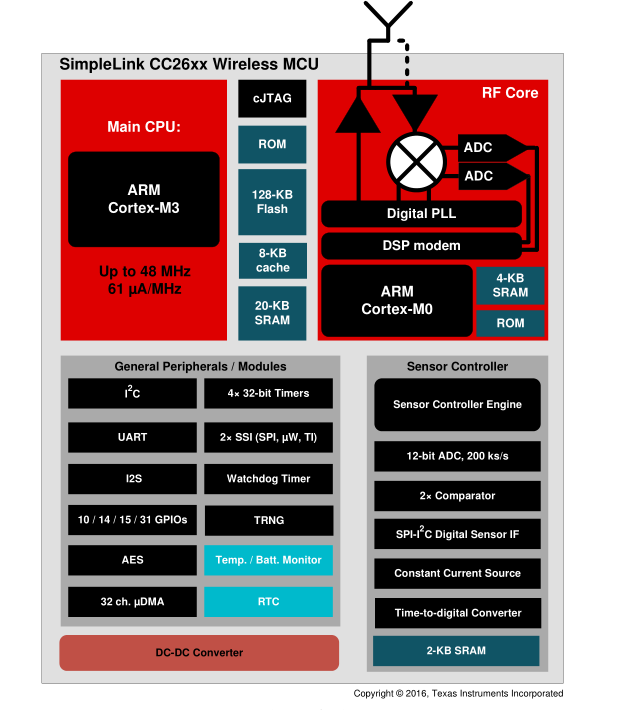

1.CC2640R2F 框架图

2.工程介绍

在打开TTC_SDK_3.1.2的工程时，大家都可以看到如下图：

右上角的Workpace栏目下有好几个工程选择，主要可分4种角色工程：

1. 从机

2. 从机+观察者组合模式

3. 主机

4. 主机+广播组合模式

其中，在从机的功能下为了方便用户操作，省去复杂的配置，从机又细分了片内OAD和片外OAD模式，从机观察者同理。

3.使用介绍

首先，我们打开工程，默认路径：C:TTC_BLE_CC2640_R2_SDK3.1.2TTC_CC2640_R2_SDKexamples tosCC2640R2_LAUNCHXLlestackSDK irtosiar

切记IAR版本必须在 7.8.0以上

查看版本在IAR -> 工具栏 -> Help -> About -> Product Info...

在学习从机工程的操作前，建议用户仔细阅读“TTC SDK V3.x 使用说明V1.2.pdf”，里面其实很详细的说明个角色及SDK所有演示驱动代码讲解。

默认路径：C:TTC_BLE_CC2640_R2_SDK3.1.2Documents

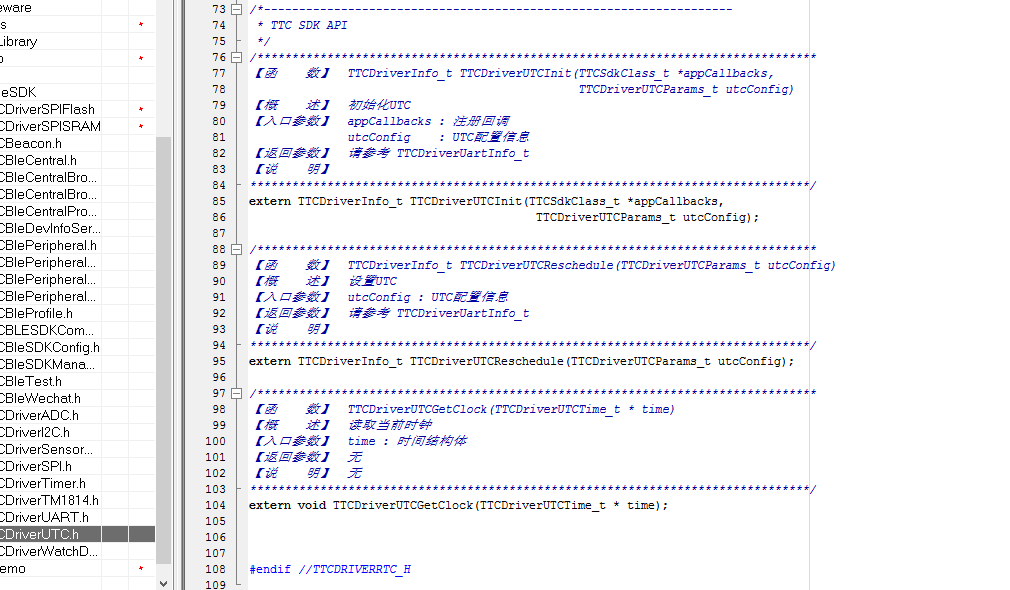

打开工程后，我们先查看下TTCBleSDK文件夹里的“TTCDriverUTC.h”文件，看看里面有什么介绍和函数。

由此可以看出其实UTC使用并不复杂，就三条指令。那么接下来我们就一如概的尝试编写个测试程序看看。

创建好文件后，我们添加好头文件，就开始写代码了，如下：

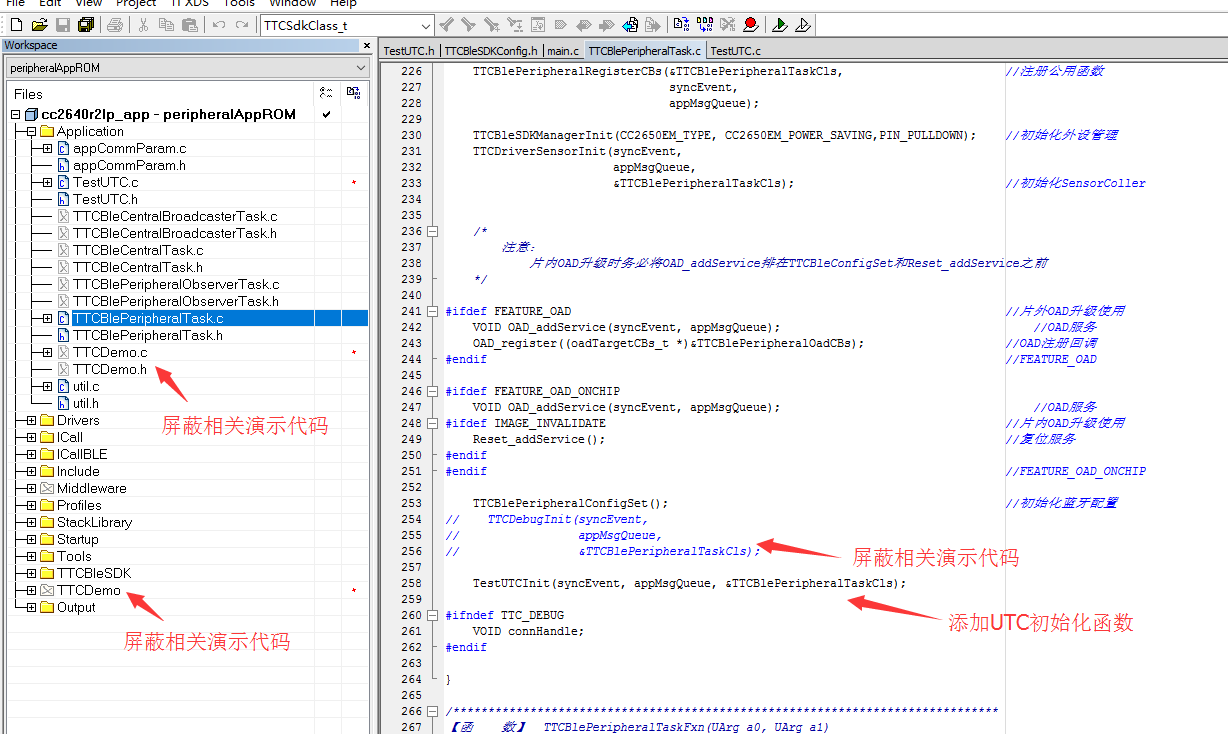

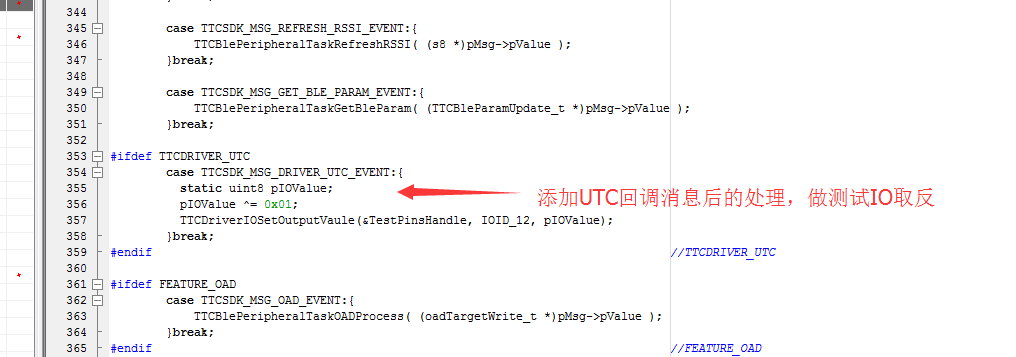

初始化完毕后我们就需要在线程中添加初始化函数及回调处理，如下图:

执行到这一步程序架构已经完成了，剩下的就是下载程序验证结果，如下图：

下载完后毕后我们就可以设置断点，运行程序，如下图：

然后我们在尝试把周期改成5000ms，并在消息处理端使用 TTCDriverUTCGetClock(...)该函数来获取当前时钟。如下图：
