昇润CC2640 SDK应用入门教程14

发布日期：2017.08.02 浏览次数：306

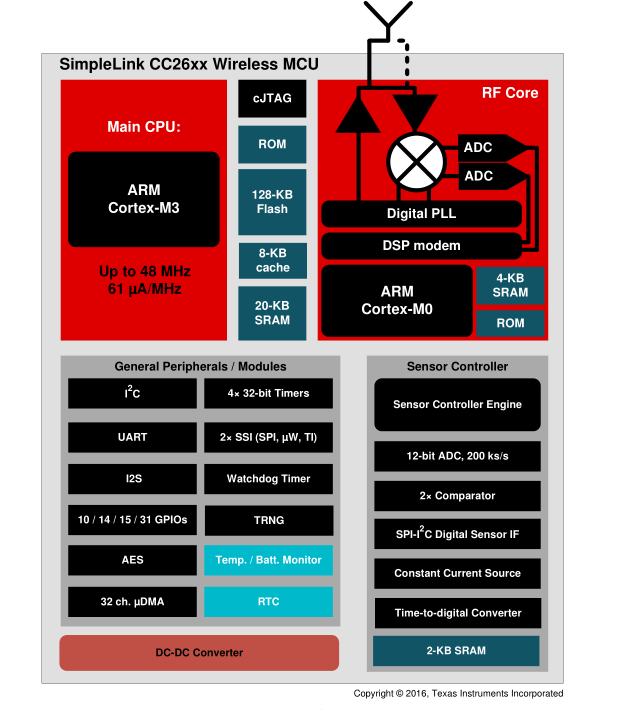

1.CC2640R2F 框架图

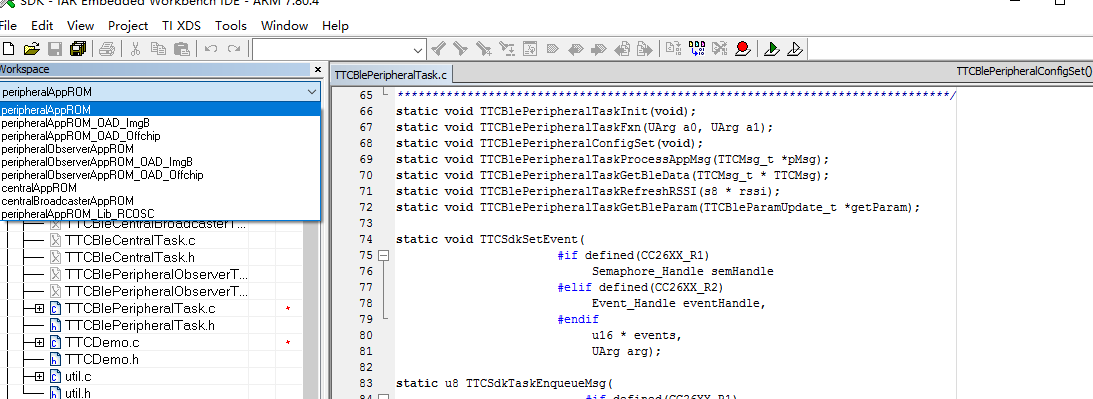

在打开TTC_SDK_3.1.2的工程时，大家都可以看到如下图：

右上角的Workpace栏目下有好几个工程选择，主要可分4种角色工程：

1. 从机

2. 从机+观察者组合模式

3. 主机

4. 主机+广播组合模式

其中，在从机的功能下为了方便用户操作，省去复杂的配置，从机又细分了片内OAD和片外OAD模式，从机观察者同理。

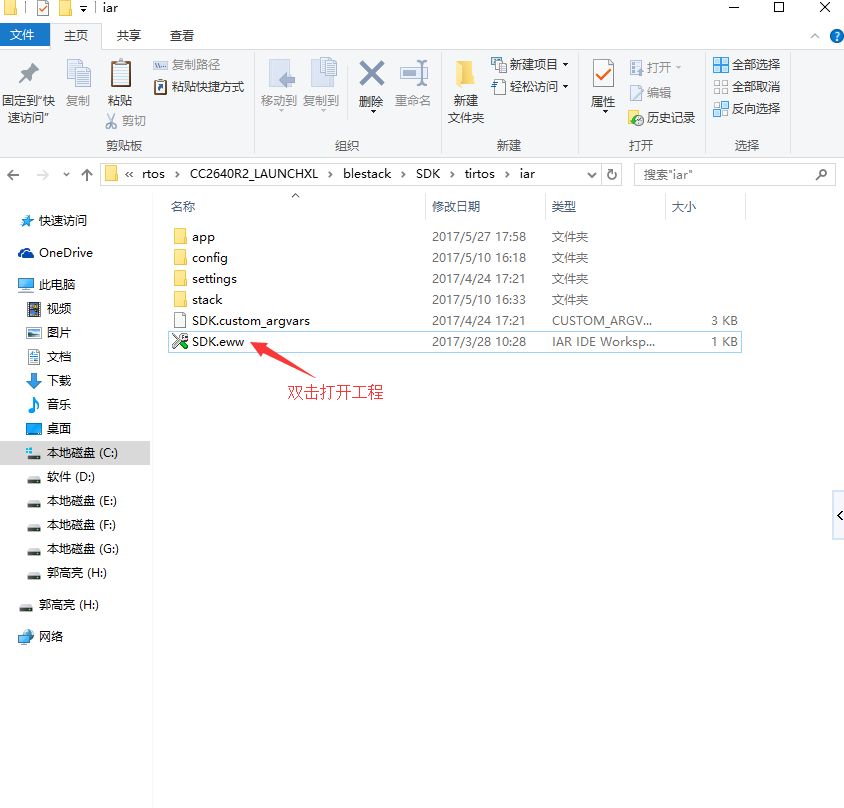

首先，我们打开工程，默认路径：C:TTC_BLE_CC2640_R2_SDK3.1.2TTC_CC2640_R2_SDKexamples tosCC2640R2_LAUNCHXLlestackSDK irtosiar

切记IAR版本必须在 7.8.0以上

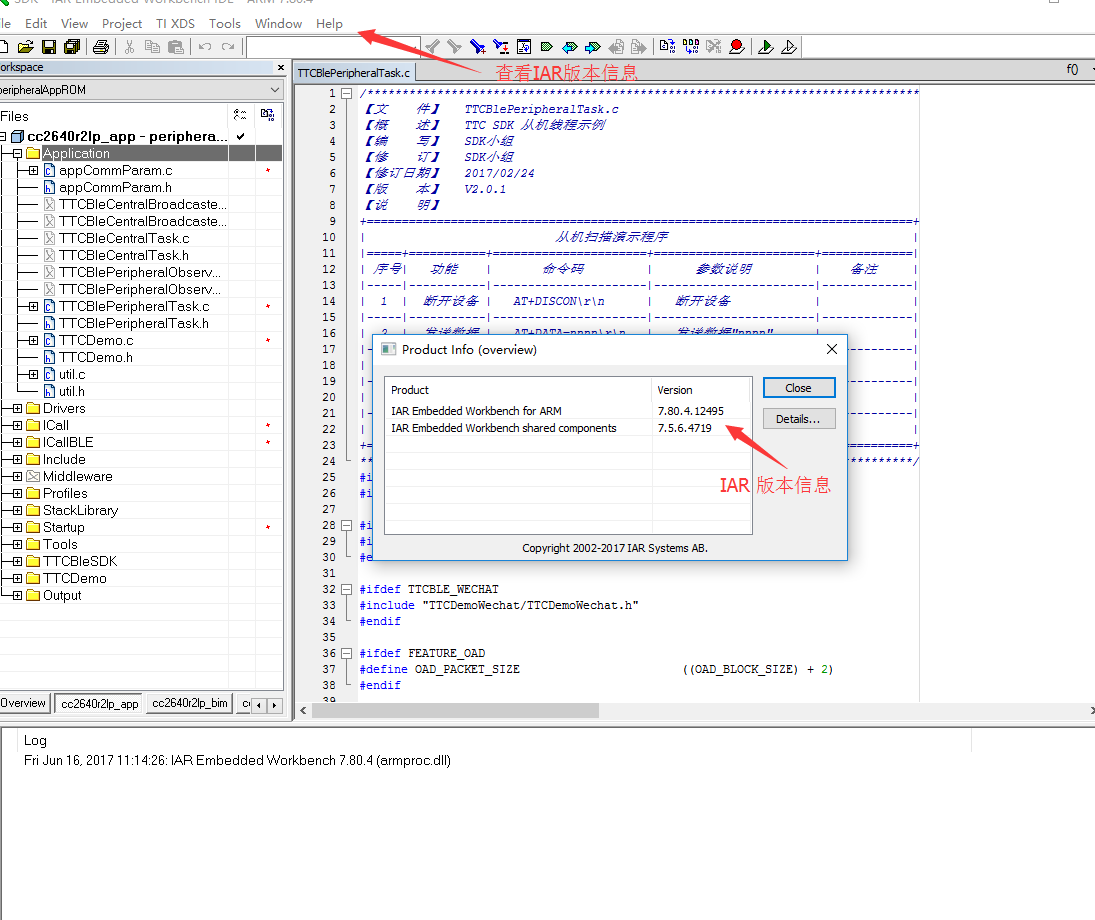

查看版本在IAR -> 工具栏 -> Help -> About -> Product Info...

在学习从机工程的操作前，建议用户仔细阅读“TTC SDK V3.x 使用说明V1.2.pdf”，里面其实很详细的说明个角色及SDK所有演示驱动代码讲解。

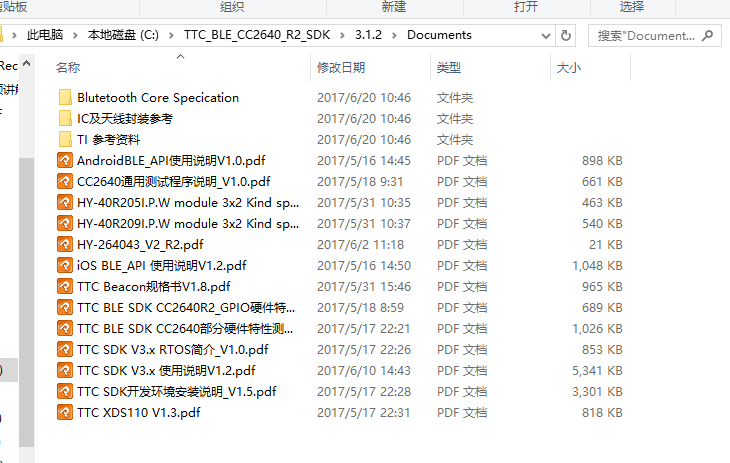

默认路径：C:TTC_BLE_CC2640_R2_SDK3.1.2Documents

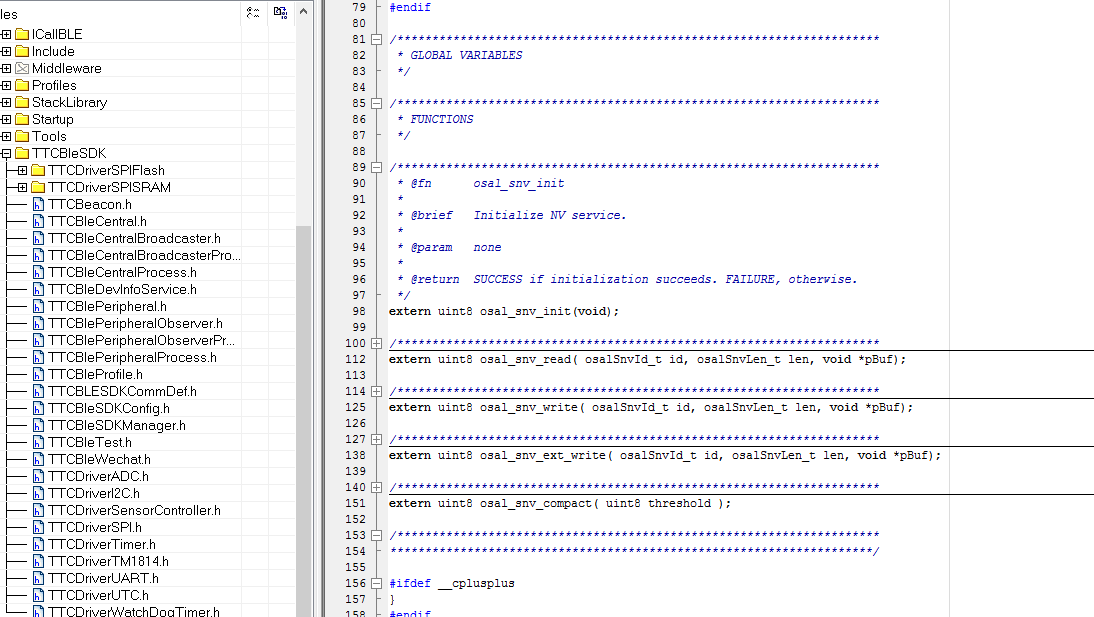

打开工程后，我们先查看下TTCBleSDK文件夹里的TTCBLESDKCommDef.h文件，找到#include "osal_snv.h"该包含的文件头，右键Open“osal_svn.h”,然后我们就可以根据该文件里面的参数来了解如何使用SNV。

这里面的函数比较简单易懂，我们这里只常用的就一个读，一个写，如下：

读取SNV里的数据

osal_snv_read( osalSnvId_t id, osalSnvLen_t len, void *pBuf);

写入SNV里的数据

osal_snv_write( osalSnvId_t id, osalSnvLen_t len, void *pBuf);

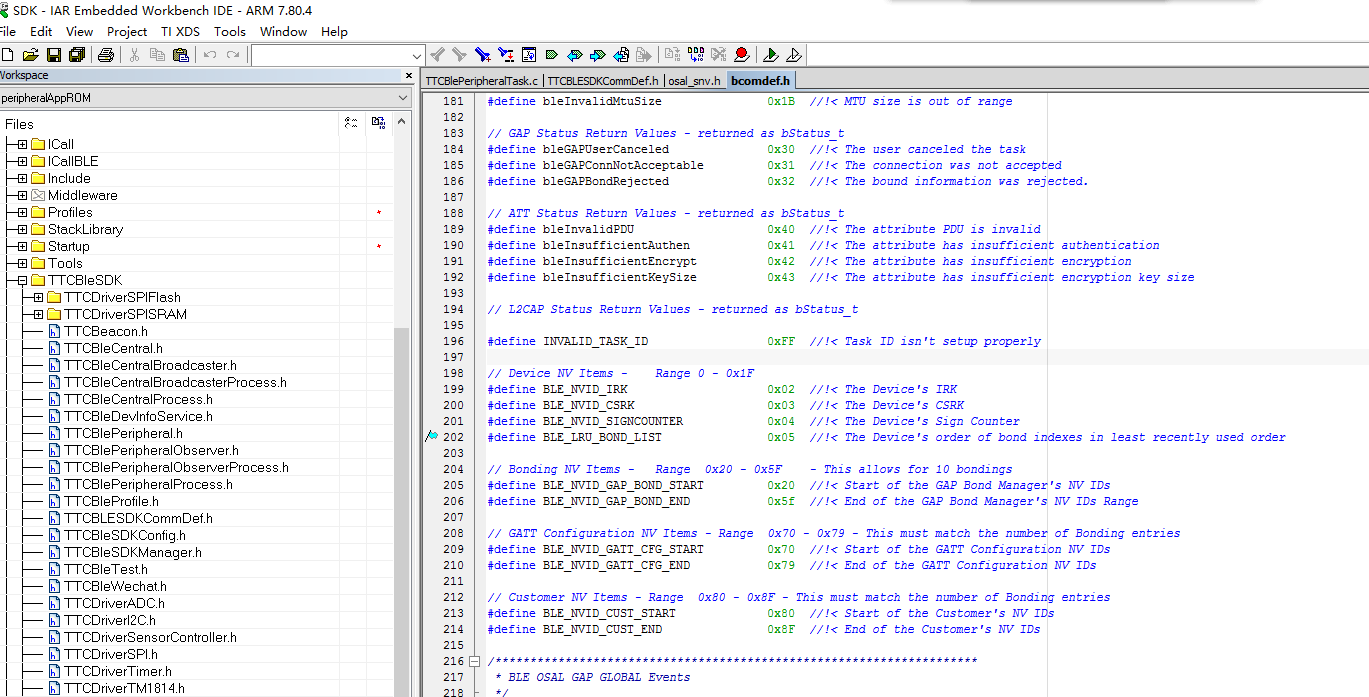

而SNV的ID可以在bcomdef.h里查看到，如下：

可用ID地址从0x80 ~ 0x8F，到了这一步，大家应该都知道SNV如何使用了吧，那接下来我们就写个代码尝试测试下，首先，我们需新建个TestSNV.c和TestSNV.h文件。

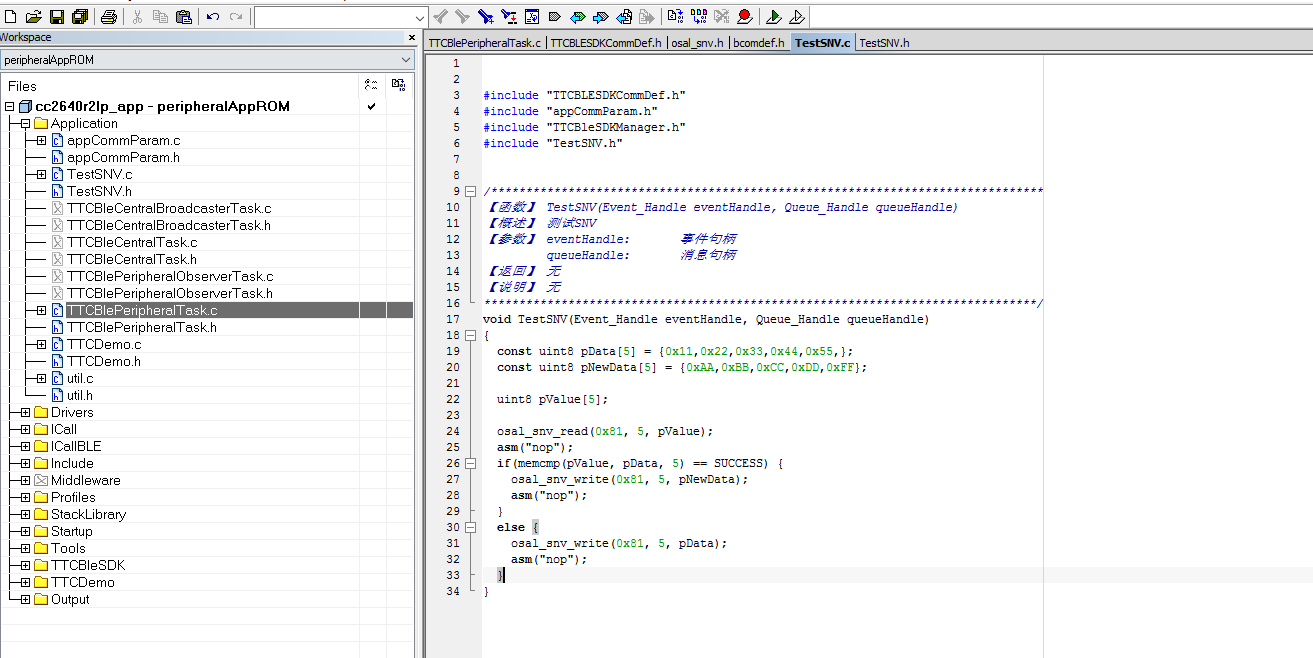

创建好文件后，我们添加好头文件，就开始写代码了，如下：

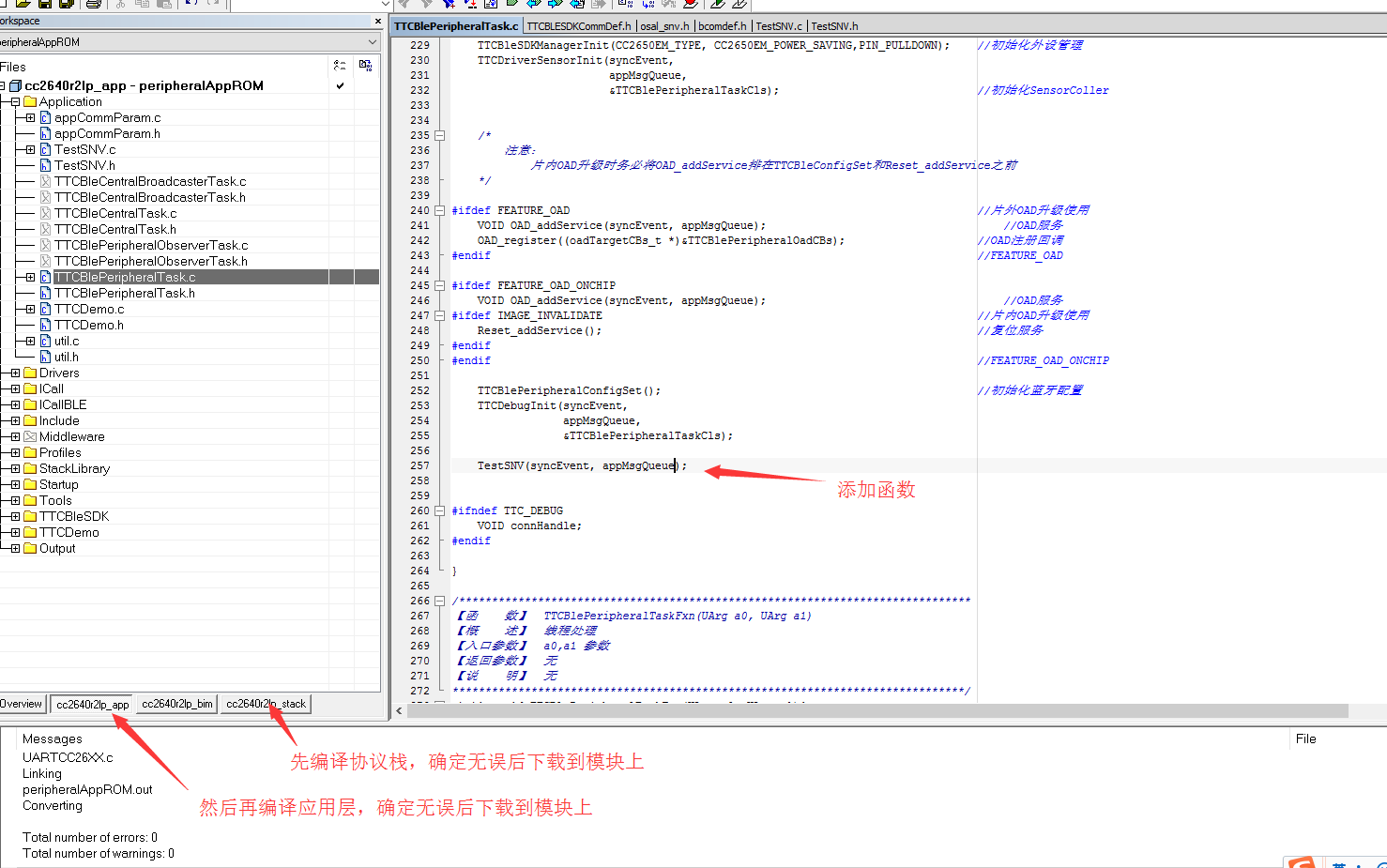

上面做了个简单的读取，存储，比较操作，编写后我们往线程添加调用改函数后，我们就可以开始编译，下载。如下图：

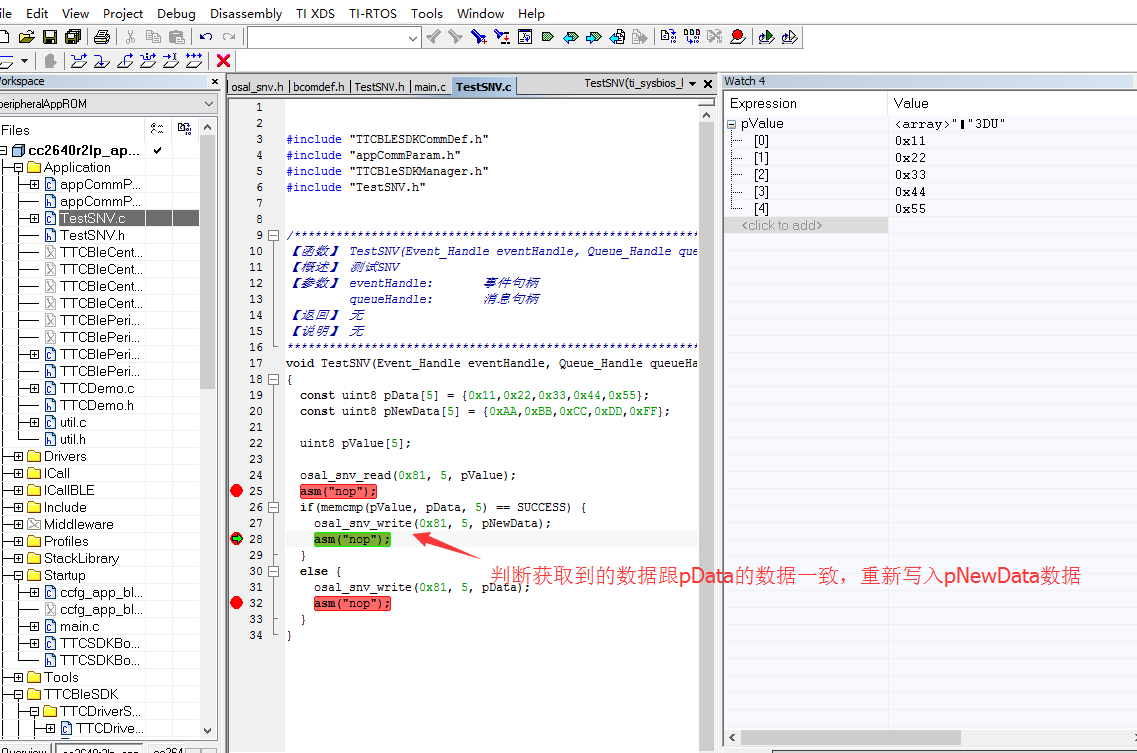

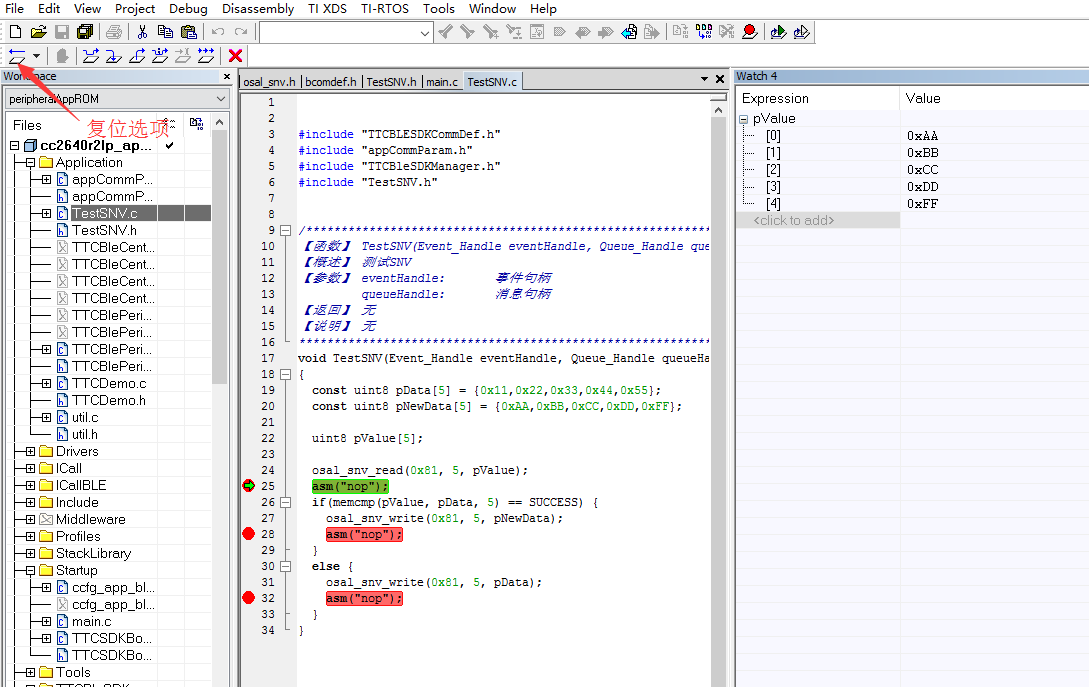

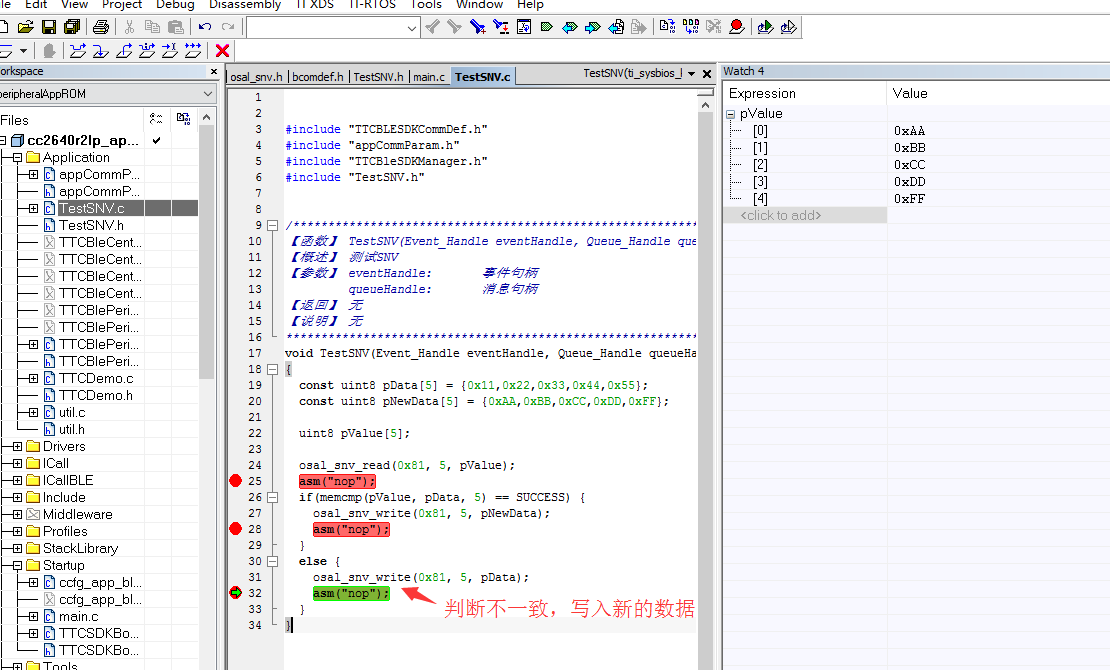

下载完后毕后我们就可以设置断点，运行程序，如下图：

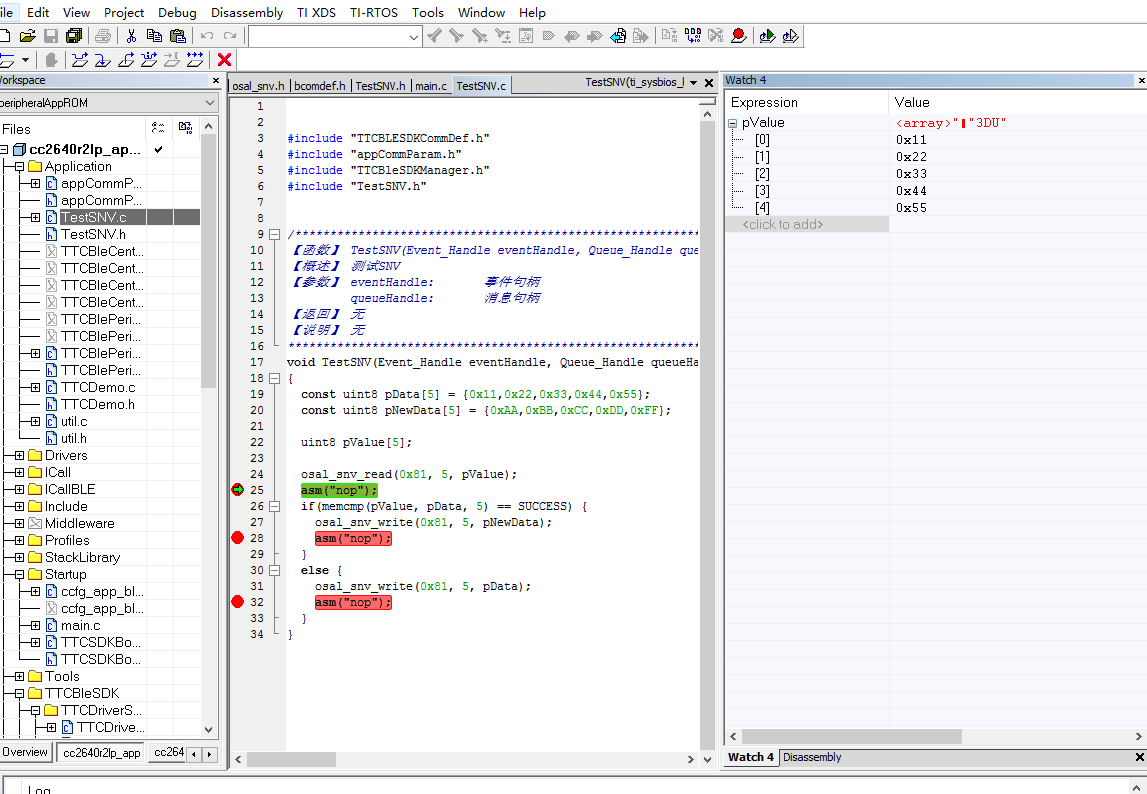

然后我们再次重新复位运行，看看这次获取到的数据是怎样的。
