昇润CC2640 SDK应用入门教程8

发布日期：2017.07.11 浏览次数：413

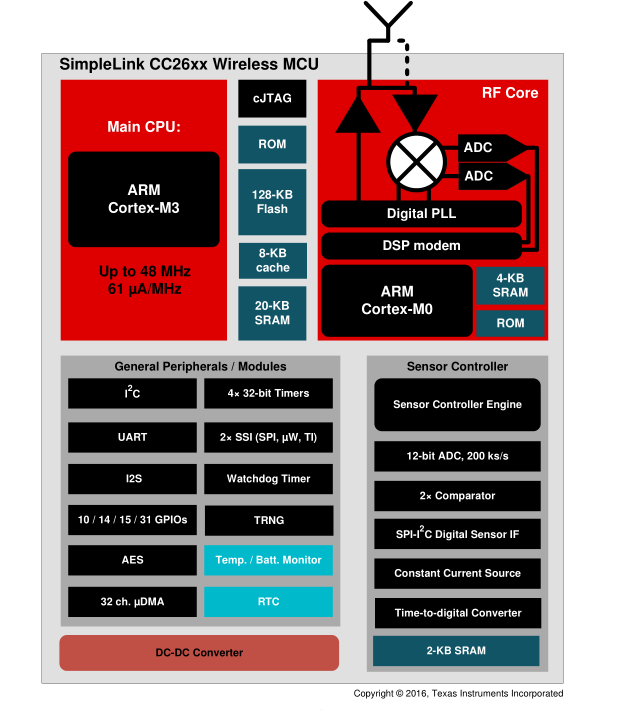

1.ADC介绍

ADC，Analog-to-Digital Converter的缩写，指模/数转换器或者模拟/数字转换器,是指将连续变量的模拟信号转换为离散的数字信号的器件。真实世界的模拟信号，例如温度、压力、声音或者图像等，需要转换成更容易储存、处理和发射的数字形式，模/数转换器可以实现这个功能。

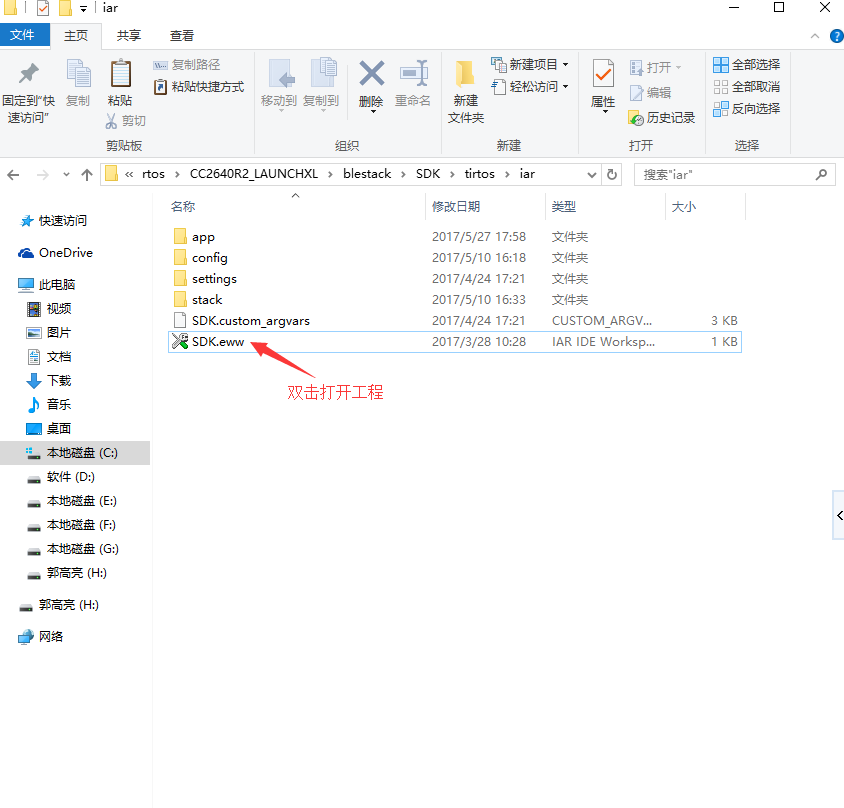

首先，我们打开工程，默认路径：C:TTC_BLE_CC2640_R2_SDK3.1.0TTC_CC2640_R2_SDKexamples tosCC2640R2_LAUNCHXLlestackSDK irtosiar

切记IAR版本必须在 7.8.0以上

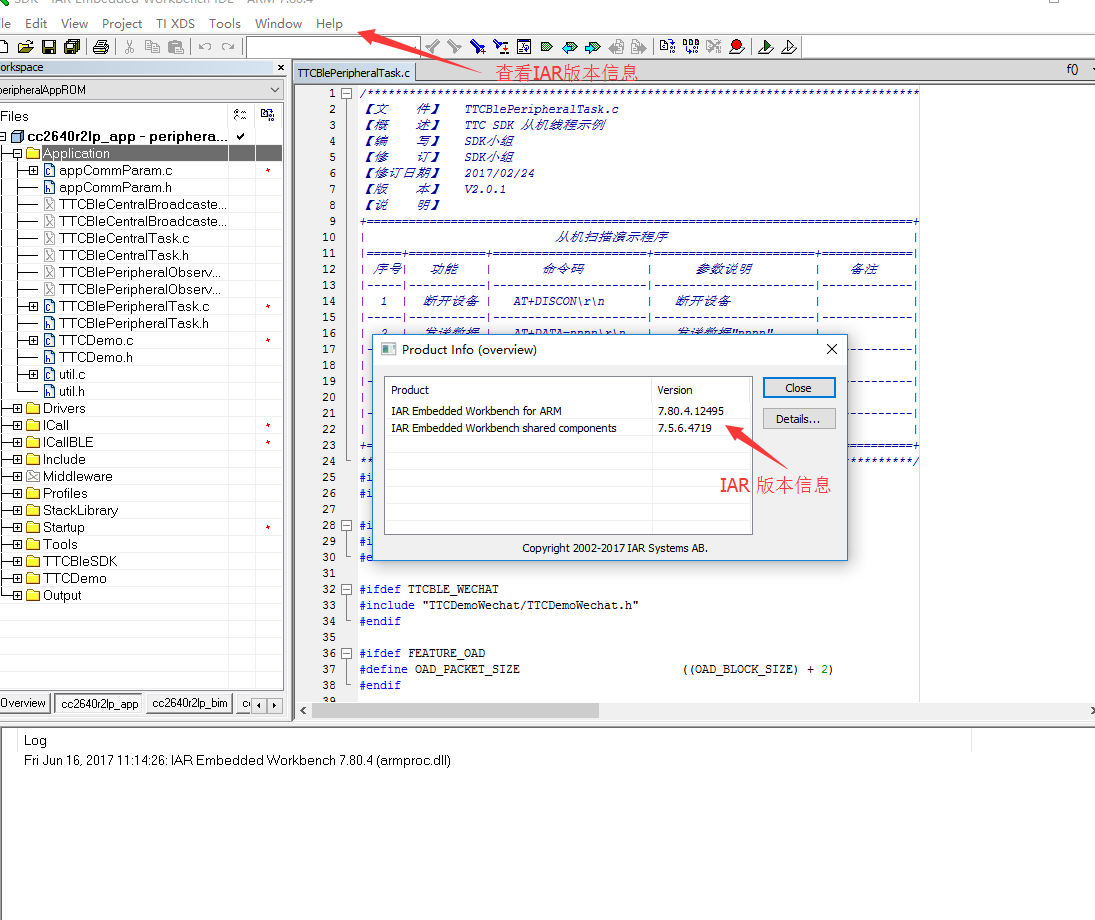

查看版本在IAR -> 工具栏 -> Help -> About -> Product Info...

确定工程没问题了，我们接下来就添加ADC驱动，不过是开始编写程序时需要看看ADC驱动文件里有哪些资料及应用说明，不然你都不懂规则又该如何开始编写程序呢。

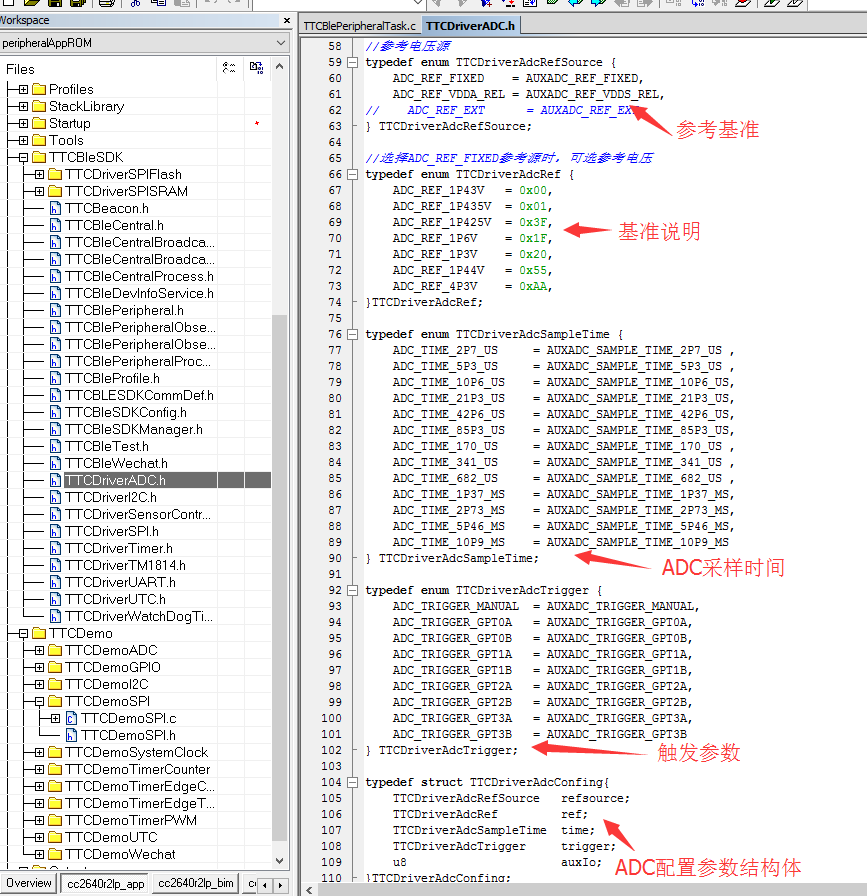

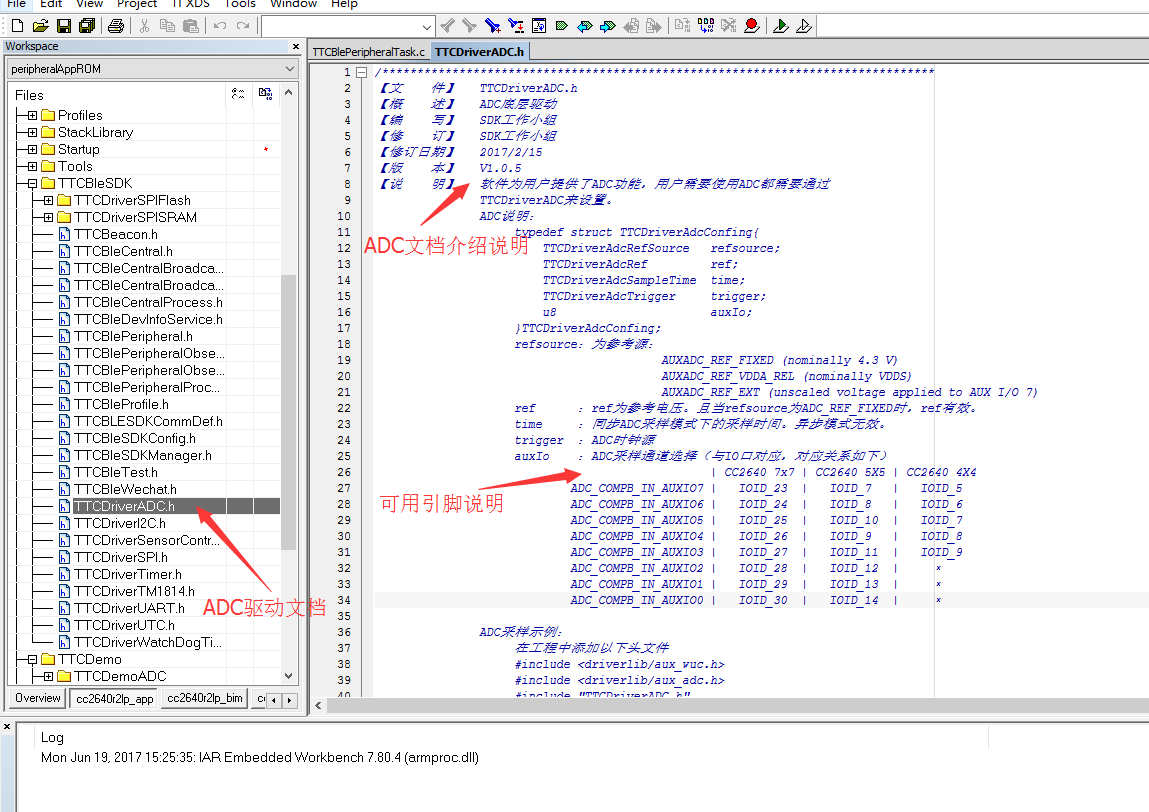

ADC各类参数说明

看完TTCDriverADC.h文档后大致对ADC的操作有所了解了，那我们就做个简单的采用例子程序吧，首先，我们在Application 用户应用文件夹里新建ADCdemo.c 及 ADCdemo.h文档。

保存文档默认路径：C:TTC_BLE_CC2640_R2_SDK3.1.0TTC_CC2640_R2_SDKexamples tosCC2640R2_LAUNCHXLlestackSDKsrcapp

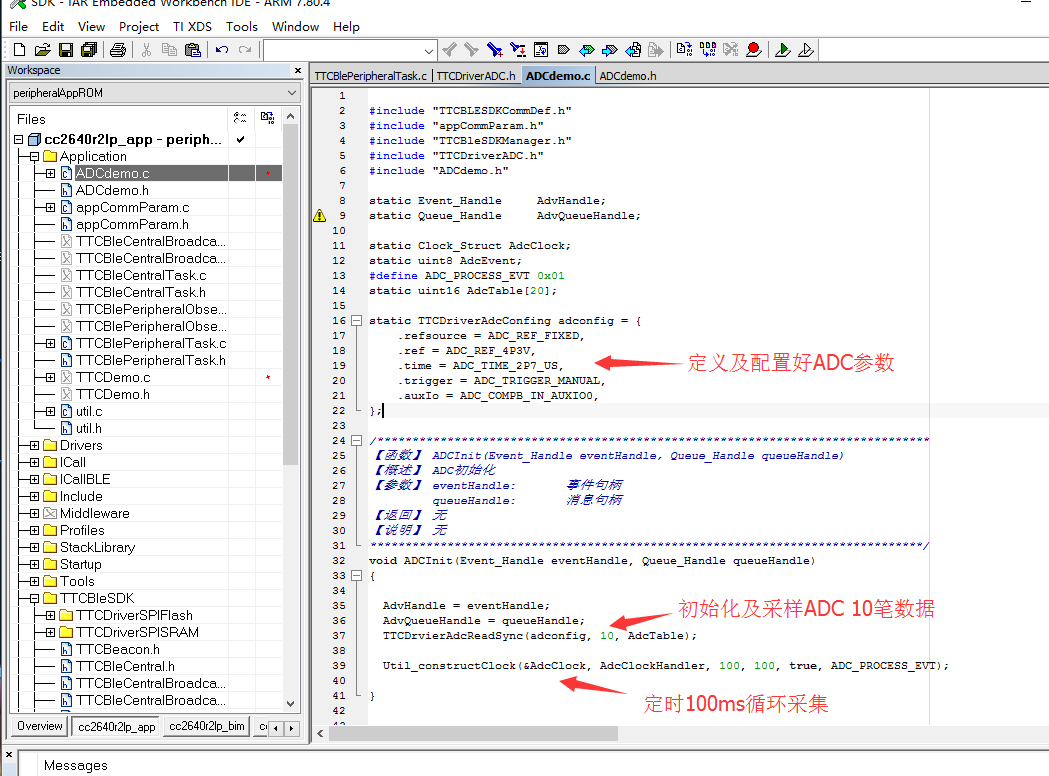

打开ADCdemo.c文档，定义好头文件后就开始编写设备驱动程序，我们设定采用引脚为 IOID_30,即ADC_COMPB_IN_AUXIO0，设定基准为4.3V采样，如下图参数：

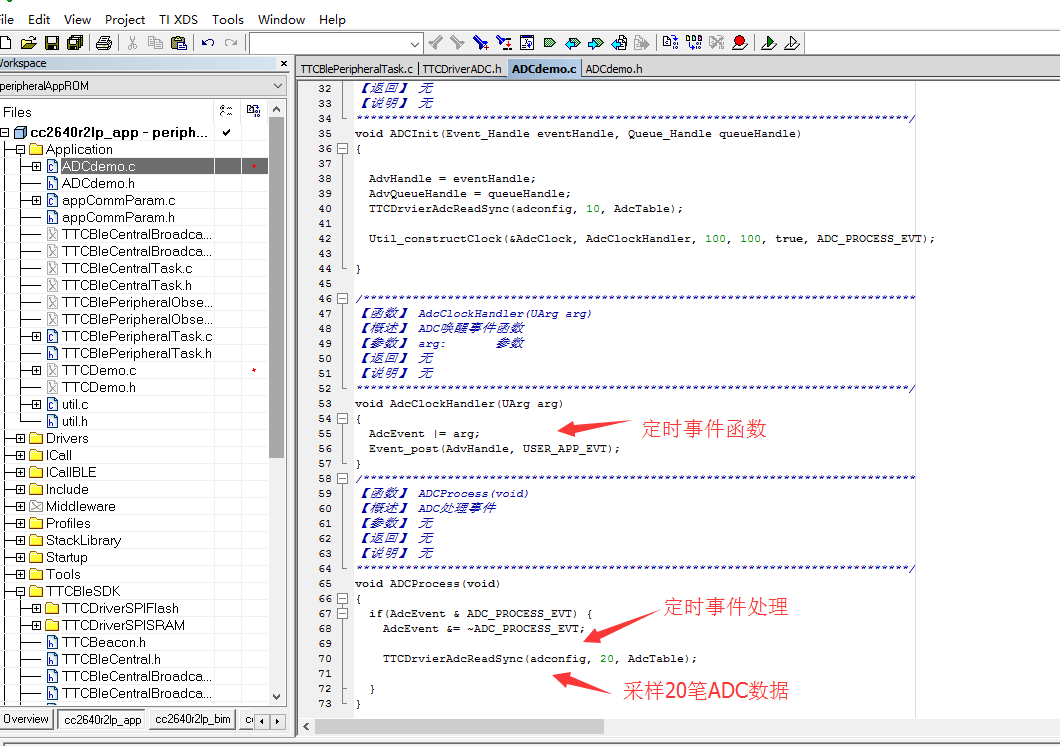

初始化完成否，我们就要做个定时处理函数，如下图：

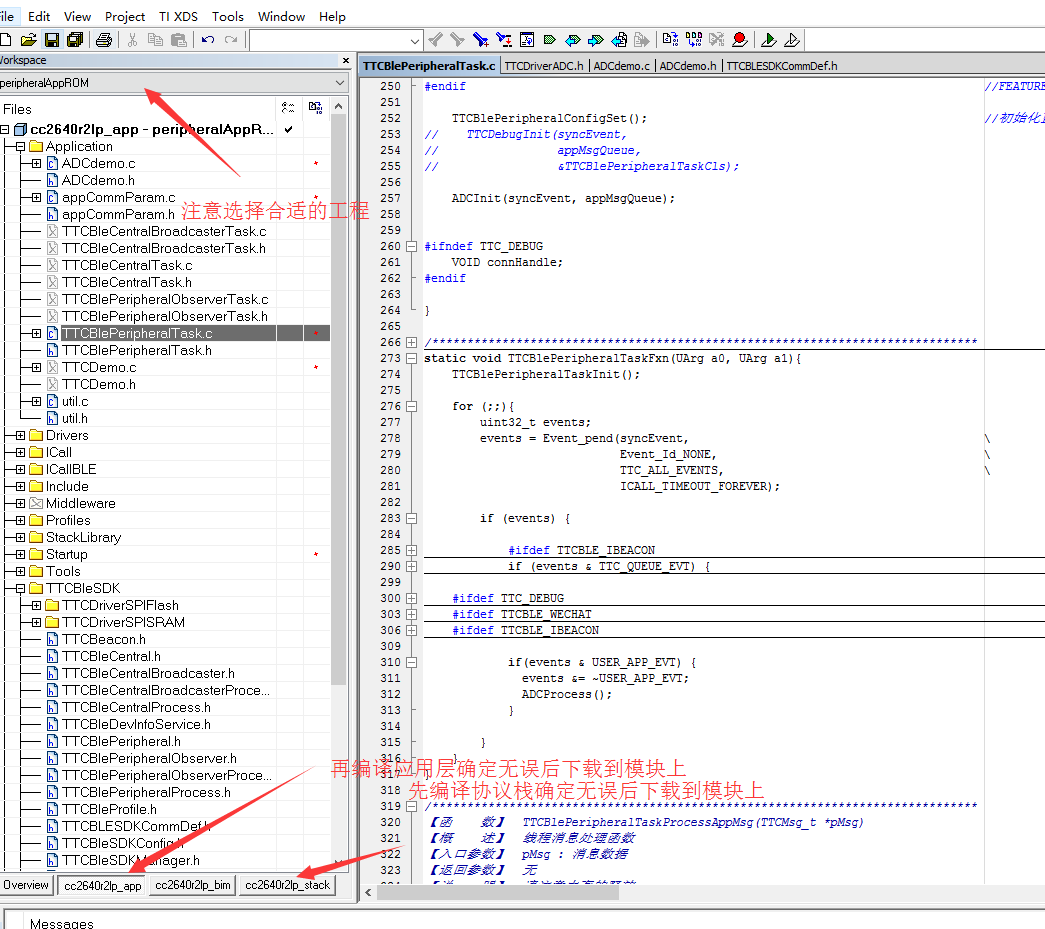

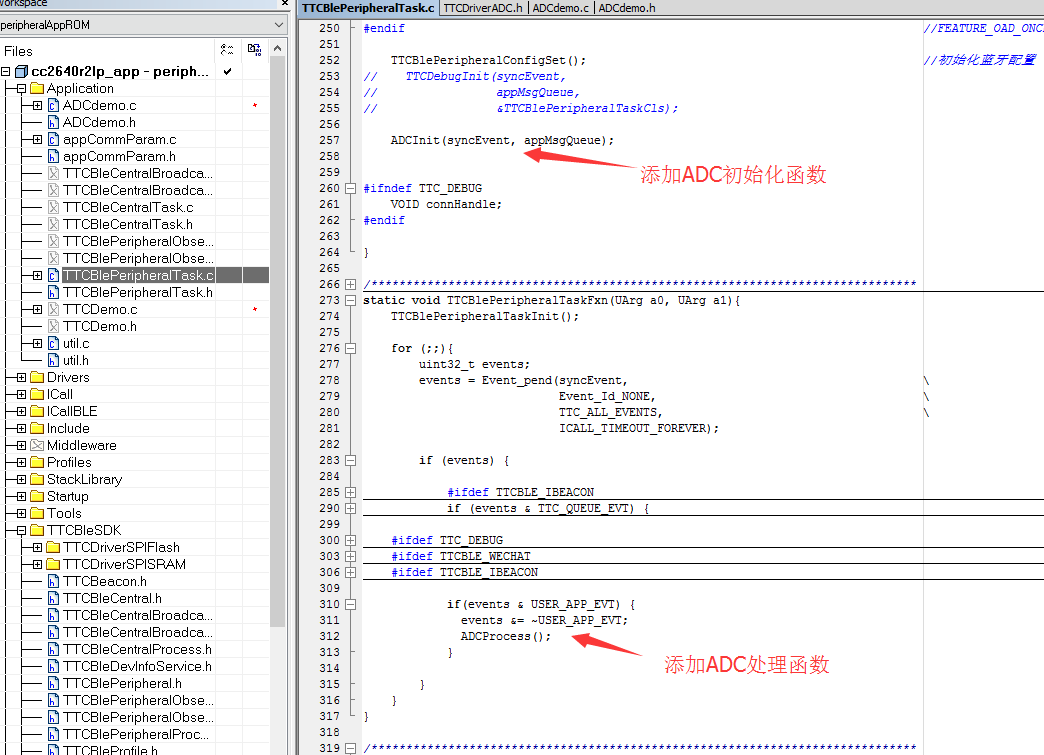

到了这一步大致框架我们已经写好了，接下来就是在TTCBlePeripheralTask.c 从机线程上调用ADC的初始化，包含头文件。

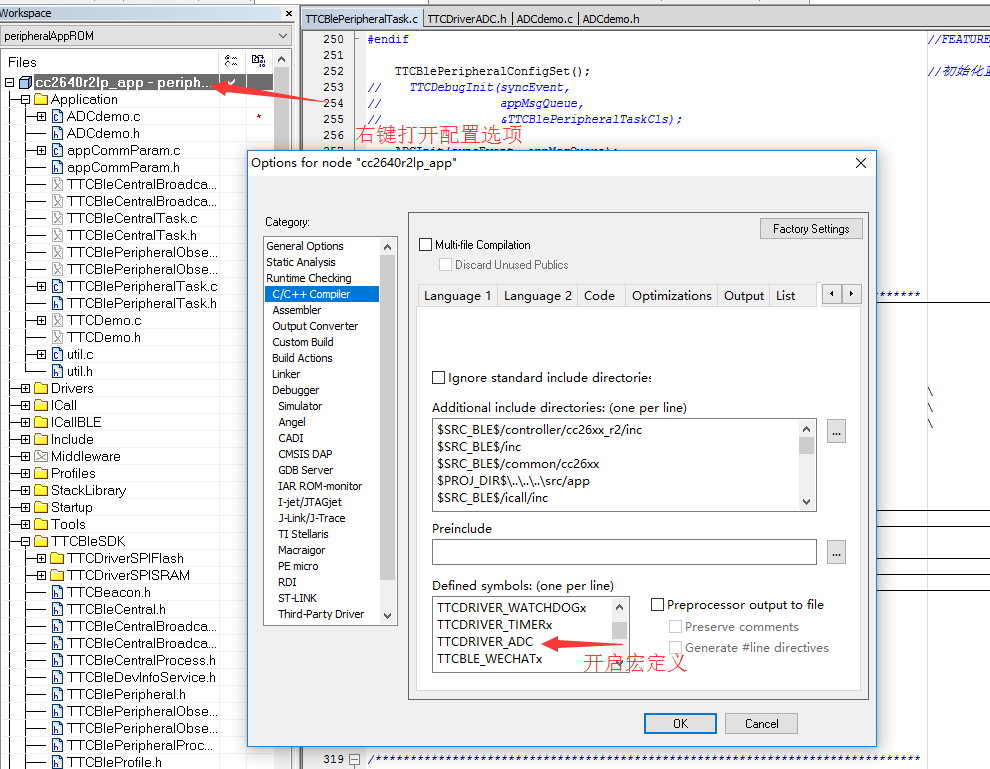

然后再Application右键打开配置选项，选择C/C++项目栏，屏蔽 TTC_DEBUG 及 TTCDRIVER_UART 默认启动的演示配置，开启 TTCDRIVER_ADC 宏定义。

定义事件及添加

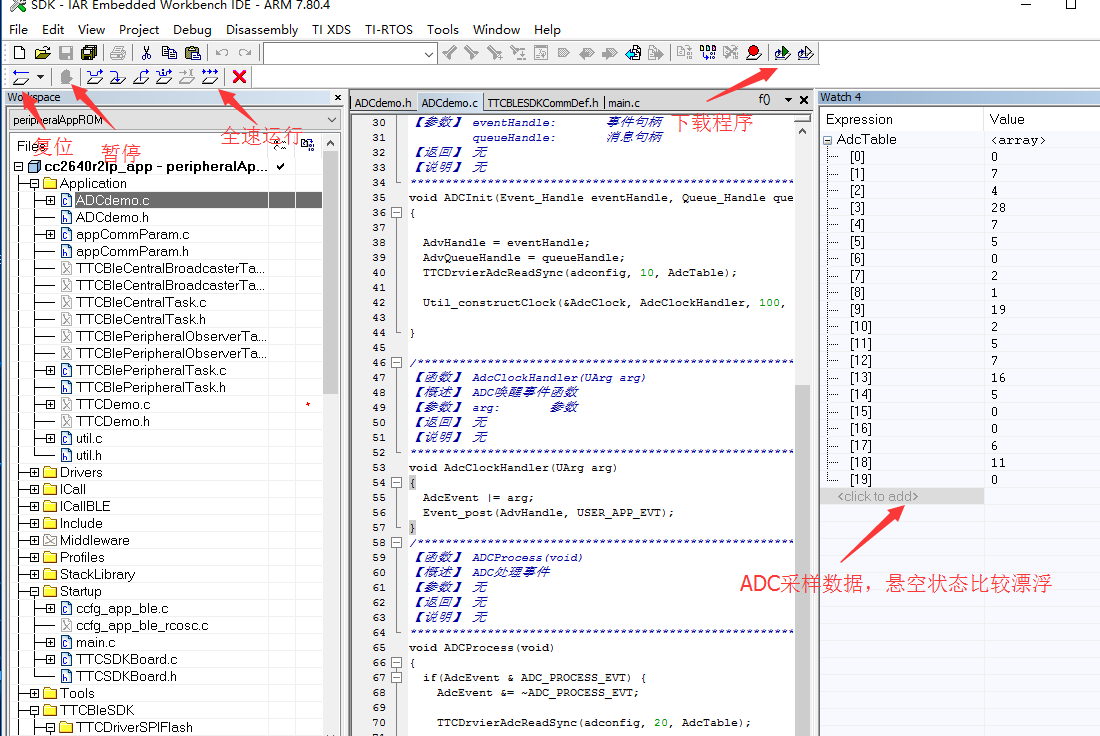

到了这步时已经完成了99%的操作了，剩下的就是见证结果的时刻，那我们必须下载程序到模块上才能验证，首先先下载Stack，然后再下载App应用程序，如图：

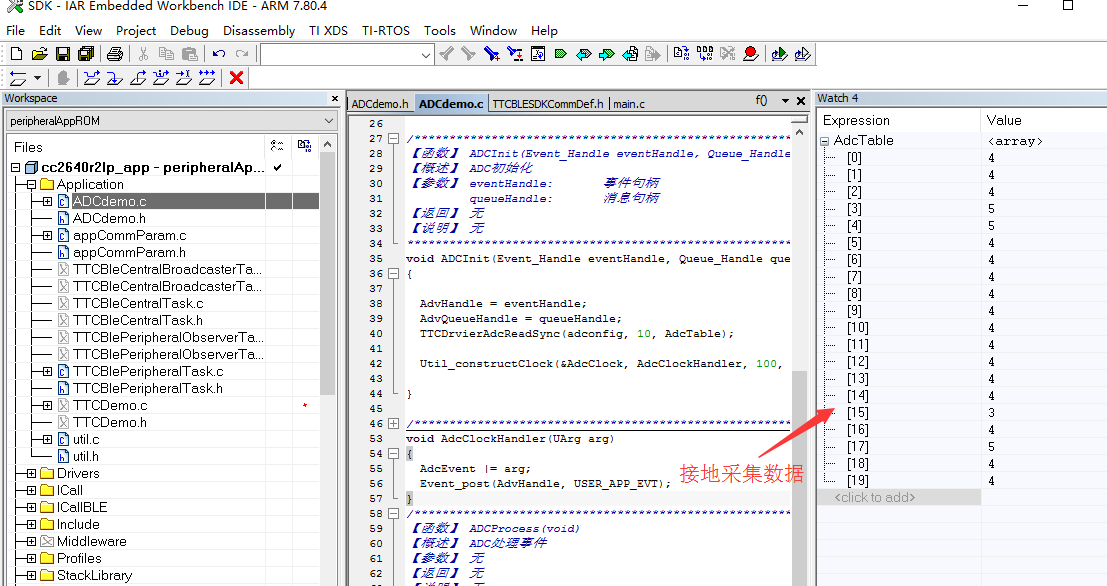

下载后运行结果及接线图如下：
