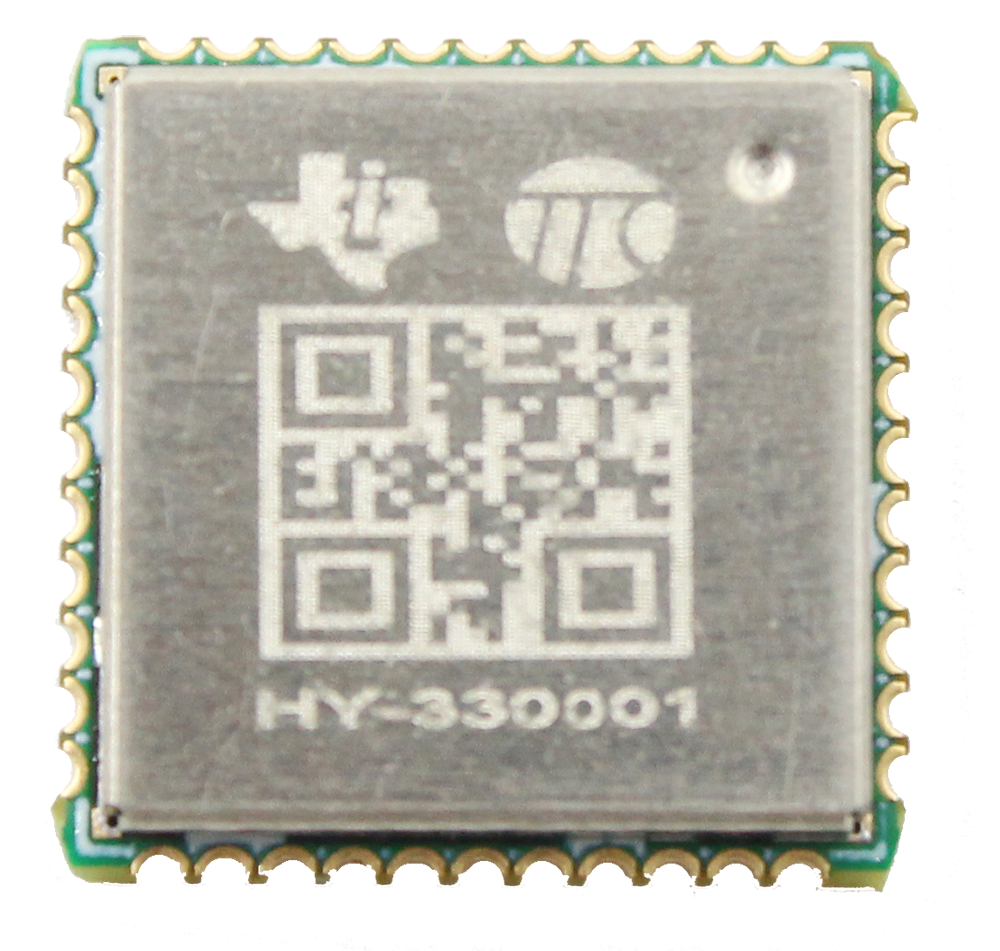

HY-330001 模组是基于美国 TI（Texas Instruments）的 CC3300 为核心设计的一款 WIFI 无线模块。Wifi 支持 IEEE 802.11 b/g/n/ax 的 MAC、基带和射频收发器，2.4GHz、20MHz、单空间流，基于硬件的加密和解密，支持 WPA2 和 WPA3，支持 4 位 SDIO 或 SPI 主机接口，应用吞吐量高达 50Mbps。模组采用 44PIN邮票孔封装，尺寸 12*12*2.5mm（含屏蔽盖）。
产品简介
HY-330001 模组是基于美国 TI（Texas Instruments）的 CC3300 为核心设
计的一款 WIFI 无线模块。Wifi 支持 IEEE 802.11 b/g/n/ax 的 MAC、基带和射
频收发器，2.4GHz、20MHz、单空间流，基于硬件的加密和解密，支持 WPA2 和 WPA3，
支持 4 位 SDIO 或 SPI 主机接口，应用吞吐量高达 50Mbps。模组采用 44PIN
邮票孔封装，尺寸 12*12*2.5mm（含屏蔽盖）。
产品特点
➢ Wi-Fi 6 (802.11ax)；
➢ 2.4GHz Wi-Fi 6 和低功耗蓝牙 5.4 配套 IC；
➢ 能够运行 TCP/IP 堆栈的任何处理器或 MCU 主机的 配套 IC；
➢ 集成 2.4GHz PA，适用于输出功率高达 +20dBm 的 完整无线解决方案；
➢ 工作温度：-40°C 至 +85°C；
➢ 应用吞吐量高达 50Mbps；
➢ 增强的安全性
-安全主机接口
–固件身份验证
–防回滚保护 ；
➢ 多角色支持（例如，并发 STA 和 AP），可连接不 同射频通道（Wi-Fi 网
络）上的 Wi-Fi 设备；
➢ 电源管理
–VIO：1.8V
–VBAT：3.0V 至 3.6
注意事项
注意安装使用,防止强力破坏模块之所有零件(含屏蔽罩,PCB)；
注意静电防护,作业过程中,确保仪器,设备接地完全及防静电保护，防止烙
铁及各设备接地不良而产生静电,破坏 IC 及程序被打飞；手工焊接时需注意
烙铁温度，避免 PCB 铜皮剥离脱落；烙铁严格要求完全接地，避免烙铁电源
破坏模块；作业员需配戴防静电环，并落实静电防护检验，防止人体触摸破
坏 IC 及程序；
烙铁焊头对地电阻在 10Ω以内,漏电压<0.1V,确认烙铁头与烙铁头套之间须
接触良好,避免氧化接触不良;环境及人员静电电压在 0±100V 以内.作业区
域做好防静电标示.用高效除静电离子风机,去除工作环境中产生的各种静
电(例如:人体,包装材治工具,仪器设备…等产生的静电)；
注意产品回路设计需有适当的过电压保护电路,防止焊接时短路或开路,以
及电源瞬间 on/off 造成供给蓝牙芯片的电压异常,致使程序被打飞及 IC 被
破坏之问题；
当闪存刻录程序固件时,VDDS 直流电源电压需在 2.4~3.3V 之间,避免刻录时
有不完全之异常状况发生；
避 免 电 源 电 压 在 (BOD Brown-Out Dectect) 掉 电 检 测 临 界 值 范 围 内
(1.76V~1.78V)发生多次,(如下图示掉电检测 Lock -up 区域)固件可能会被
锁住,引起 Boot Code 启动代码暂停执行,不能连接到 JTAG 协议,; 若发生
此状态可利用复位 pin 在 1.0V 以下进行复位动作,可解除此现象;同时在应
用时:确保充电电池保护系统的电压设定值;及注意供应电源的内阻及线路
阻抗造成的电压降;并确保此设备操作电压在 1.8V~3.8V 之间,和确保供电电
压斜率要快于 0.5V/ms(在穿过 BOD 临界值时)；
在生产及运送过程,敬请善尽零件保护措施,防止精密零件碰坏(回焊炉出口
及装配,测试,运送过程,建议用防碰撞材料缓冲,不可相互碰撞)；
本 IC 为湿度敏感元器件,若使用在贴片回流焊作业时,敬请严格遵从 IPC/ JEDECJ-STD-020 规定,先做好干燥除湿作业；
➢ 电网基础设施类：电量计,串式逆变器,微型逆变器,能量存储电源转换系统
(PCS),电动汽车充电基础设施。
➢ 楼宇和家居自动化类：HVAC 控制器,HVAC 网关,恒温器,楼宇安全网关,车库
门系统,IP 网络摄像头/可视门铃,无线安防摄像头。
➢ 电器类：冰箱和冷冻柜,烤箱,洗衣机和烘干机,住宅热水器和供暖系统,空气
净化器和加湿器,咖啡机,空调室内机,扫地机器人,割草机器人。
➢ 医疗类：输液泵,电子病床和床控制器,多参数患者监护仪,血压监护仪,CPAP
呼吸机,远程保健系统,超声波扫描仪,超声波智能探头,电动牙刷。
➢ 零售自动化和支付。
➢ 打印机。
