蓝牙5.0模块:HY-40R201IC

产品型号:HY-40R201IC

已过认证:BQB / RED / ROHS / REACH

调制模式:GFSK

天线类型:IPEX外接天线

尺寸:15.22*25.16*2.0/2.6(带屏蔽罩)mm

脚位数:40PIN(31个GPIO)

通讯接口:UART/SPI

传输距离:90米

工作电压:2.4-3.6V(DC)

角色类型(需出厂设定):从机/主机

工作模式(需出厂设定):从机模式/主机模式/广播模式(Beacon)

单链接特性:最大传输速率12K/S(需手机蓝牙4.2及以上)

多链接特性:能同时被4个主机连接,模块不能同时往4个主机发送数据,需要选择通道

客户支持中心
  • 详细介绍
  • 规格参数
  • 订购方式
  • 资料下载
  • 应用案例
模块介绍

蓝牙BLE模块作为主流的无线通讯方式之一,在物联网的发展中起到了至关重要的作用,其低能耗,高安全,能自组网的特性,使其毫无疑问的成为了便携式设备或者设备间近距离线缆通讯的绝佳取代方案,因此,蓝牙BLE模块被广泛的应用于各种家电、仪器、仪表,车载、工控、医疗、保健、消费类电子等各类电子产品,它可直接与MCU通讯,进行数据的透明传输,也可以直接采用自身单芯片方式,取代外挂的MCU。

HY-40R201I /HY-40R201IC(带屏蔽罩)低功耗蓝牙模块(单模式)常规情况下,可通过UART/SPI外挂MCU,进行数据的透明传输;

HY-40R201I /HY-40R201IC(带屏蔽罩)拥有可编程ARM-Cortex-M3处理器(80KB的可用应用代码空间)和丰富的硬件接口及多达31个I/O,客户可用于二次开发,嵌入完整的应用程序,我司提供对应的开发套件

无线特性
蓝牙版本 蓝牙4.2 BLE 协议,支持蓝牙5
频率范围 2402-2480MHZ(2.4G ISM频段)
调制模式 GFSK
发射功率 -21-+5dBm(用户可通过软件编程设定)
接收灵敏度 -97dBm(典型值)
透传模式(需出厂设定) 通用主机/透传主机/单连从机/多连从机/Beacon/Beacon+从机
升级方式 支持OAD升级/支持SBL升级
传输距离 90米(空旷距离)
硬件参数
模块型号 HY-40R201I/HY-40R201IC(带屏蔽罩)
模块尺寸 25.16*15.22*2.0mm/25.16*15.22*2.6mm(带屏蔽罩)
蓝牙芯片型号 CC2640R2F(6*6封装)
模块通讯接口 UART/SPI
模块脚位数 40PIN(31个GPIO)
天线 IPEX外接天线
工作电压(DC) 2.7 - 3.3V
工作温度 -40℃-+85℃
存储温度 -40℃-+85℃
证书 BQB/CE-RED/REACH/ROHS
软件参数
多链接特性 支持同时被4个主机连接,模块不能同时往4个主机发送数据,需要选择通道
多链接速率 1K/s(单包20 Byte,双向20ms发送间隔)
单链接特性 仅支持被1个主机链接,可支持大包传输
单链接速率 12K/S(单包最多可达到248 Byte,双向20ms发送间隔)
波特率 9600bps-256000 bps(默认256000 bps)
参数配置 AT指令(详见数据手册)
无线安全 AES
功耗参数
Active-Mode RX 5.9 mA max
Active-Mode TX @ 0dBm 6.1 mA max
Active-Mode TX @ +5dBm 9.1 mA max
睡眠状态 3.97uA avg(关闭广播、关闭任何定时器)
数据传输 2.75mA (avg)
使用配套
工具 PC端调试助手
APP调试工具
Android/IOS API(APP开发)
评估套件(免焊线)
资料 硬件规格书
软件规格书
应用
单芯片应用 支持客户二次开发(80KB的应用代码空间),提供SDK开发套件
透传应用 蓝牙透传模块+MCU
应用行业 健身类:运动手环,计步器,运动计量(跑步,自行车,高尔夫)
智能家居类:插座改造,遥控开关,调光调色照明,门锁,窗帘,温湿度计,智能秤,环境烟雾,测探测器,宠物监管
健康医疗类:医疗检测/追踪(心率,血压,血氧,脉搏,体温)
婴幼儿护理:实时体温检测,智能婴儿床,防丢失
玩具类:互动遥控玩具,机器人,飞行器,玩具车,防丢器
汽车电子:胎压检测,汽车自动锁,车位记录,电动车防盗器,数据采集监控
信标、电子标签、资产管理、冷链物流,工业控制、电动工具
功能特点

? 如果手机 APP 与蓝牙从机需进行大包数据传输,手机蓝牙需支持BLE4.2 或以上版本

? 基于 BLE 4.2 协议,支持蓝牙从机角色,以及蓝牙主机角色

? 蓝牙从机版本支持 OAD 升级

? 蓝牙主机版本支持 SBL 升级

? 从机版本支持单链接、多链接两种版本

? 串口数据包长度,单链接版本最多支持 248Byte,多链接版本最多支持20Byte

? 高速双向透传转发,最快双向分别可达 12KByte/s(单链接大包传输)

? 单链接版本默认 20ms 连接间隔,连接快速

? 用户接口使用通用串口设计,全双工双向通讯,波特率范围 9600bps ~256000bps(默认)

? 同时支持桥接模式(串口透传),或者直接驱动模式(无需额外 CPU);直驱模式支持 SPI/UART 接口

? 支持 SPI/UART 指令软件复位模块,获取 MAC 地址

? 支持 SPI/UART 指令调整蓝牙连接间隔,控制不同的转发速率

? 支持 SPI/UART 指令调整发射功率,修改广播间隔/连接超时时间,修改串口波特率,修改模块名,均会掉电保存

? 支持移动设备 APP/ SPI/UART 修改模块名称,掉电保存,修改串口波特率,产品识别码,自定义广播内容,广播周期,均掉电保存

? APP/SPI/UART 均可操作所有 IO 外扩

? 支持连接状态,广播状态提示脚/普通 IO 灵活配置

? 多达 24 个双向可编程 IO,外部中断引发输入检测,全低功耗运行。(照明控制,遥控玩具,等各种输入输出开关量应用)

? 极低功耗的待机模式

? 支持 APP/UART/SPI 设置 TX 功率/RX 增益,调节不同的传输灵敏度以实现应用距离调节

? 支持 APP/UART/SPI 自由开/关广播,实现真正的深度睡眠

工作模式示意图
脚位图

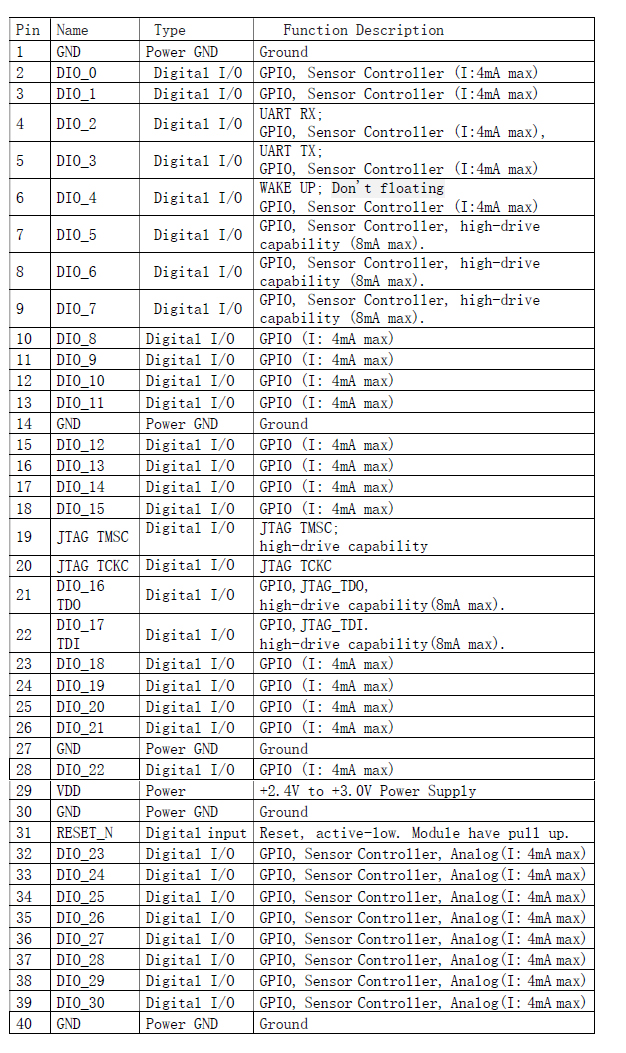

脚位定义图
模组选型
类型 产品名称 尺寸(mm)/带屏蔽罩 天线形式 优势特点 功能
BLE4.2 HY-40R201P 15.22*25.16*2.0/2.6 PCB螺旋天线 功耗更低,距离达百米,多I/O口,工业级 单连从机,单连主机,多连从机,多连主机,通用主机,beacon,beacon+从机
HY-40R201W 15.22*23.2*2.0/2.6 金属线天线
HY-40R201C 15.22*25.16*2.0/2.6 陶瓷天线
HY-40R201I 15.22*25.16*2.0/2.6 IPEX外接天线
HY-40R204P 11.59*17.9*2.0/2.6 PCB螺旋天线 功耗更低,距离达百米,尺寸更小,工业级
HY-40R204W 11.59*16.6*2.0/2.6 金属线天线
HY-40R204C 11.59*17.9*2.0/2.6 陶瓷天线
HY-40R204CPA 距离达300米 陶瓷天线
HY-40R204I 11.59*17.9*2.0/2.6 IPEX外接天线
BLE4.1 HY-264018P 17.88*11.63*2.0/2.6 PCB螺旋天线 小尺寸 单连从机,单连主机,多连从机,多连主机,通用主机,beacon,beacon+从机
HY-264018W 16.62*11.63*2.0/2.6 金属线天线
HY-264018C 17.88*11.63*2.0/2.6 陶瓷天线
HY-264018I 17.88*11.63*2.0/2.6 IPEX外接天线
HY-264027P 25.21*15.21*2.0/2.6 PCB螺旋天线 多I/O口
HY-264027W 23.18*15.21*2.0/2.6 金属线天线
HY-264027C 25.21*15.21*2.0/2.6 陶瓷天线
HY-264027I 25.21*15.21*2.0/2.6 IPEX外接天线
BLE4.0 HY-254101 V1 25.3*15.2*2.04 PCB天线 多I/O口,价格更低 单连从机,单连主机,通用主机,beacon,beacon+从机,微信透传,QQ透传
HY-254124 V8 15.37*12*1.65 软天线
HY-254124 PA 25.1*12*2.04 软天线
HY-254104 V7 14.1*9.2*2.04 软天线 小尺寸,价格更低
HY-254104 V5 17.93*9.2*2.54 陶瓷天线
HY-254103 V7 17.93*9.2*2.54 陶瓷天线
蓝牙
调制模式:GFSK
蓝牙版本:蓝牙4.2 BLE 协议(支持蓝牙5)
频率范围:2402-2480MHZ(2.4G ISM频段)
发射功率:-21-+5dBm(用户可通过软件编程设定)
接收灵敏度:-97dBm(典型值)
天线选项:IPEX外接天线
传输速率:12K/S(不加密,单连接,单包248字节/20ms)
               1K/s(不加密,能同时被4个主机连接,单包20字节/20ms)
波特率:9600-256000 bps(默认256000 bps)
传输距离:90米(空旷距离)

硬件参数
数据接口:UART/SPI
芯片型号:CC2640R2F
芯片封装尺寸:6*6
屏蔽罩:可选配
音频接口:无
工作电压:2.4-3.6VDC
工作电流:Active-Mode RX:5.9 mA max
               Active-Mode TX at 0 dBm: 6.1 mA max
               Active-Mode TX at +5 dBm: 9.1 mA max
                睡眠: 3.54µA avg
                数传: 2.75 mA avg
工作温度:-40℃-+85℃
存储温度:-40℃-+85℃
已过认证:BQB/FCC/CE/RoHS
尺寸:25.16*15.22*2.0/2.6(带屏蔽罩)mm

软件参数
角色类型(需出厂设定):从机/主机
工作模式(需出厂设定):主机模式/从机模式/广播模式(Beacon)
单连特性:最大传输速率12K/S(需手机蓝牙4.2及以上)
多连特性:能同时被4个主机连接,模块不能同时往4个主机发送数据,需要选择通道
模式配置:命令模式
命令结构:AT指令(详见数据手册)
二次开发:支持客户二次开发(80KB的应用代码空间),提供SDK开发套件
APP SDK:提供IOS BLE API/Android BLE API
应用开发定制:支持客户定制
