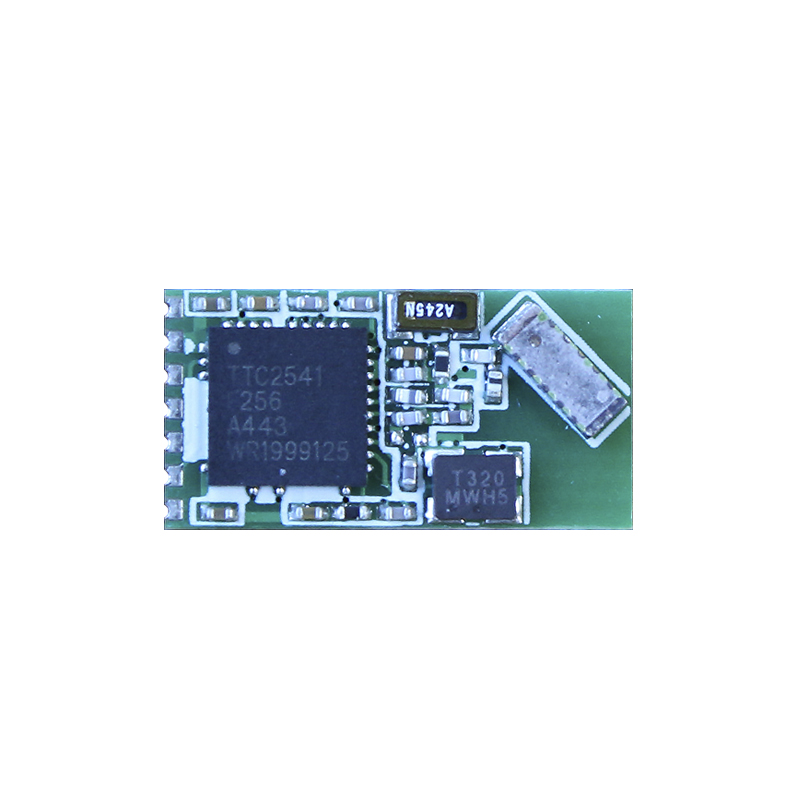

产品型号：HY-254103 V7
调制模式：GFSK
无线标准：蓝牙4.0 BLE 协议
角色类型（主从一体）：主机/从机
天线类型：陶瓷天线

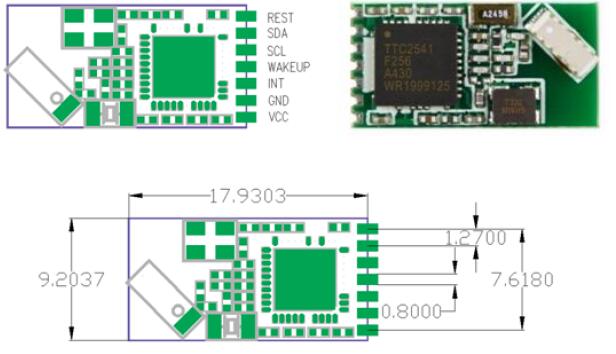

尺 寸：17.93*9.2*2.54mm
通讯接口：IIC
传输距离：30米（实际距离以测试环境为准）
工作电压：2.0-3.6V DC
工作模式：主机模式/从机模式
蓝牙BLE模块作为主流的无线通讯方式之一，在物联网的发展中起到了至关重要的作用，其低能耗，高安全，能自组网的特性，使其毫无疑问的成为了便携式设备或者设备间近距离线缆通讯的绝佳取代方案，因此，蓝牙BLE模块被广泛的应用于各种家电、仪器、仪表，车载、工控、医疗、保健、消费类电子等各类电子产品，它可直接与MCU通讯，进行数据的透明传输，也可以直接采用自身单芯片方式，取代外挂的MCU。
HY-254103 V7低功耗蓝牙模块（单模式）可以工作在主机/从机/主从切换角色下，均支持桥接模式(透传模式)和直驱模式，常规情况下，可通过IIC外挂MCU，进行数据的透明传输；
HY-254103 V7超小尺寸，支持二次开发，可嵌入完整的应用程序，我司提供对应的开发套件
| 蓝牙版本 | 蓝牙4.0 BLE 协议 |
| 频率范围 | 2400-2483.5MHZ（2.4G ISM频段） |
| 调制模式 | GFSK |
| 发射功率 | -23dBm - 0dBm（用户可通过软件编程设定） |
| 接收灵敏度 | -94dBm（典型值） |
| 透传模式（需出厂设定） | 单连从机，单连主机，通用主机，beacon，beacon+从机，微信透传 |
| 升级方式 | 支持OAD升级/支持SBL升级 |
| 传输距离 | 30米（0dBm） |
| 模块型号 | HY-254103 V7 |
| 模块尺寸 | 17.93*9.2*2.54mm |
| 蓝牙芯片型号 | CC2541 |
| 模块通讯接口 | IIC |
| 模块脚位数 | 7PIN |
| 天线 | 陶瓷天线 |
| 工作电压（DC） | 2.0V - 3.6V |
| 工作温度 | -30℃ - +80℃ |
| 存储温度 | -40℃ - +100℃ |
| 已过认证 | BQB/FCC/CE |
| 单链接特性 | 仅支持被1个主机链接，可支持大包传输 |
| 单链接速率 | 1K/S(单包最多可达到128 Byte，双向20ms发送间隔) |
| 波特率 | 9600bps-230400 bps（默认9600 bps） |
| 参数配置 | AT指令（详见数据手册） |
| 无线安全 | AES |
| Active-Mode RX | 20.2mA max |
| Active-Mode TX @ 0 dBm | 18.2mA max |
| 睡眠状态 | 0.45uA avg |
| 数据传输 | 8.36mA avg |
| 工具 | PC端调试助手 |
| APP调试工具 | |
| Android/IOS API（APP开发） | |
| 评估套件（免焊线） | |
| 资料 | 硬件规格书 |
| 软件规格书 |
| 单芯片应用 | 支持客户二次开发，提供SDK开发套件 |
| 透传应用 | 蓝牙透传模块+MCU |
| 应用行业 | 健身类：运动手环，计步器，运动计量（跑步，自行车，高尔夫） |
| 智能家居类：插座改造，遥控开关，调光调色照明，门锁，窗帘，温湿度计，智能秤，环境烟雾，测探测器，宠物监管 | |
| 健康医疗类：医疗检测/追踪（心率，血压，血氧，脉搏，体温） | |
| 婴幼儿护理：实时体温检测，智能婴儿床，防丢失 | |
| 玩具类：互动遥控玩具，机器人，飞行器，玩具车，防丢器 | |
| 汽车电子：胎压检测，汽车自动锁，车位记录，电动车防盗器，数据采集监控 | |
| 信标、电子标签、资产管理、冷链物流，工业控制、电动工具 |
? 使用简单，无需任何蓝牙协议栈应用经验
? 支持蓝牙主机、蓝牙从机、蓝牙主从一体，共3种版本
? 用户接口使用通用串口设计，全双工双向通讯，最低波特率支持 9600bps
? 同时支持桥接模式(串口透传)，或者直接驱动模式(无需额外 CPU)；直驱模式支持 UART/IIC/SPI 接口
? 默认 20ms 连接间隔，连接快速
? 支持 UART/IIC/SPI 指令软件复位模块，获取 MAC 地址
? 支持 UART/IIC/SPI 指令调整蓝牙连接间隔,控制不同的转发速率。(动态功耗调整)
? 支持 UART/IIC/SPI 指令调整发射功率，修改广播间隔/连接超时时间/产品连接延迟个数，修改串口波特率，修改模块名，均会掉电保存
? 串口数据包长度，可以是 128byte 以下(含 128)的任意长度。（大包自动分发）
? 高速双向透传转发，最快可达 1K/S
? 支持移动设备 APP/IIC/SPI/UART
? 修改模块名称，掉电保存，修改串口波特率，产品识别码，自定义广播内容，广播周期，均掉电保存
? 支持移动设备 APP/IIC/SPI/UART 对模块进行远程复位，设置发射功率
? 支持移动设备 APP/IIC/SPI/UART 调节蓝牙连接间隔,掉电保存。(动态功耗调整)
? APP/IIC/SPI/UART 均可操作所有 IO 外扩
? 支持连接状态，广播状态提示脚/普通 IO 灵活配置
? 6个双向可编程 IO，外部中断引发输入检测，全低功耗运行。（照明控制，遥控玩具，等各种输入输出开关量应用）
? 2个可编程定时单次/循环翻转输出口
? 8路 ADC 输入(12 bit),使能/禁止，采样周期自由配置，可以设定均值滤波。（测温湿度，光度等应用）
? 六路可编程 PWM(1 MHz)输出。（调光，调速等应用）
? 模块端 RSSI 连续采集，可读可自动通知 APP，使能/禁止,采集频度自由设定。（寻物防丢报警应用）
? 支持模块电量提示，电量读取，可自动上报。（设备电量提醒）
? 支持内部 RTC 实时时钟，APP 端可随时同步校准
? 支持 IO 配置和输出状态保存功能，可自定义默认的初始化状态
? 支持浅恢复和深度恢复模式，灵活恢复用户数据，而保留产品必须配置
? 支持从 TX 串口获取蓝牙连接状态（连接，正常断线和超时断线）字串提示
? 支持低电平使能模式和脉宽使能模式，支持远程关机
? 极低功耗的待机模式
? 支持主机扫描 8个 Mac 地址、扫描 MAC 地址读取、扫描从机总数/任意从机连接断开
? 支持命令/数据通讯自由切换
? 支持 200 字节(25 页,每页/8 字节),用户区掉电存储
? 支持蓝牙主设备与蓝牙从设备自由切换
? 支持 APP/IIC/UART/SPI 自由切换,TX 功率/RX 增益，调节不同的传输灵敏度以实现应用距离调节
? 支持 APP/IIC/UART/SPI 自由开/关广播，实现真正的深度睡眠
? 支持全 IO 读取/电平输出
? 支持 APP/IIC/UART/SPI 命令清空数据缓存，拒绝接受数据
? 支持上电从机（掉电保存）
? 支持上电开看门狗，防止蓝牙死机
? 支持 APP/IIC/UART/SPI 密码设置
| 类型 | 产品名称 | 尺寸(mm)/带屏蔽罩 | 天线形式 | 优势特点 | 功能 |
| BLE4.2 | HY-40R201P | 15.22*25.16*2.0/2.6 | PCB螺旋天线 | 功耗更低，距离达百米，多I/O口，工业级 | 单连从机，单连主机，多连从机，多连主机，通用主机，beacon，beacon+从机 |
| HY-40R201W | 15.22*23.2*2.0/2.6 | 金属线天线 | |||
| HY-40R201C | 15.22*25.16*2.0/2.6 | 陶瓷天线 | |||
| HY-40R201I | 15.22*25.16*2.0/2.6 | IPEX外接天线 | |||
| HY-40R204P | 11.59*17.9*2.0/2.6 | PCB螺旋天线 | 功耗更低，距离达百米，尺寸更小，工业级 | ||
| HY-40R204W | 11.59*16.6*2.0/2.6 | 金属线天线 | |||
| HY-40R204C | 11.59*17.9*2.0/2.6 | 陶瓷天线 | |||
| HY-40R204CPA | 距离达300米 | 陶瓷天线 | |||
| HY-40R204I | 11.59*17.9*2.0/2.6 | IPEX外接天线 | |||
| BLE4.1 | HY-264018P | 17.88*11.63*2.0/2.6 | PCB螺旋天线 | 小尺寸 | 单连从机，单连主机，多连从机，多连主机，通用主机，beacon，beacon+从机 |
| HY-264018W | 16.62*11.63*2.0/2.6 | 金属线天线 | |||
| HY-264018C | 17.88*11.63*2.0/2.6 | 陶瓷天线 | |||
| HY-264018I | 17.88*11.63*2.0/2.6 | IPEX外接天线 | |||
| HY-264027P | 25.21*15.21*2.0/2.6 | PCB螺旋天线 | 多I/O口 | ||
| HY-264027W | 23.18*15.21*2.0/2.6 | 金属线天线 | |||
| HY-264027C | 25.21*15.21*2.0/2.6 | 陶瓷天线 | |||
| HY-264027I | 25.21*15.21*2.0/2.6 | IPEX外接天线 | |||
| BLE4.0 | HY-254101 V1 | 25.3*15.2*2.04 | PCB天线 | 多I/O口，价格更低 | 单连从机，单连主机，通用主机，beacon，beacon+从机，微信透传，QQ透传 |
| HY-254124 V8 | 15.37*12*1.65 | 软天线 | |||
| HY-254124 PA | 25.1*12*2.04 | 软天线 | |||
| HY-254104 V7 | 14.1*9.2*2.04 | 软天线 | 小尺寸，价格更低 | ||
| HY-254104 V5 | 17.93*9.2*2.54 | 陶瓷天线 | |||
| HY-254103 V7 | 17.93*9.2*2.54 | 陶瓷天线 |
