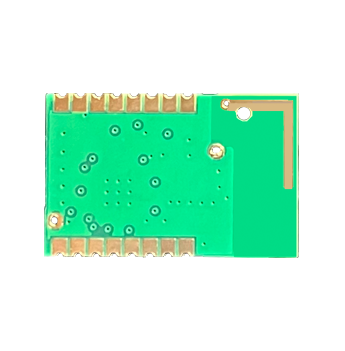

• 蓝牙模块背面
  • 蓝牙模块正面

无线自组网低功耗蓝牙BLE5.3模块:HY-234004P

HY-234004P 是基于美国 TI(TEXAS INSTRUMENTS)的 CC2340 为核心设计的 一款 SIMPLELINK 2.4 GHZ 无线模块,支持 BLUETOOTH®5.3 LOW ENERGY、ZIGBEE®、 IEEE 802.15.4G、TI 15.4-STACK (2.4 GHZ)及私有协议。集成了高性能 ARM CORTEX-M0+ 处理器,具有 512 KB FLASH、 36 KB 超低泄漏 SRAM,板载工业级 48 MHZ 晶振。模块支持高速模式(2 MBPS PHY),远距离广播(LE CODED 125KBPS 和 500KBPS PHY),且向下兼容 BLE 4.2 及早期的 BLE 规范的关键功能。HY-234004P 蓝牙低功耗模块提供蓝牙低功耗特性:无线电,蓝牙协议栈, 配置文件和客户应用程序的所需空间。该模块还提供灵活的硬件接口,用于连接 传感器。可以使用标准 3V 纽扣电池或一对 AAA 电池直接供电,最低功耗关断模 式下,它仅消耗 0.15UA,并在几微秒内唤醒。传输距离会依据整机产品的结构, 零件材质,布局,天线类型,放置位置,及周边环境而变化。蓝牙 IC: CC2340R5 4*4*0.9MM QFN24。

客户支持中心
  • 详细介绍
  • 规格参数
  • 订购方式
  • 资料下载
  • 应用案例

模块介绍

蓝牙BLE模块作为主流的无线通讯方式之一,在物联网的发展中起到了至关重要的作用,其低能耗,高安全,能自组网的特性,使其毫无疑问的成为了便携式设备或者设备间近距离线缆通讯的绝佳取代方案,因此,蓝牙BLE模块被广泛的应用于各种家电、仪器、仪表,车载、工控、医疗、保健、消费类电子等各类电子产品,它可直接与MCU通讯,进行数据的透明传输,也可以直接采用自身单芯片方式,取代外挂的MCU。

HY-234004P低功耗蓝牙模块(单模式)常规情况下,可通过UART/SPI外挂MCU,进行数据的透明传输;

HY-234004P超小尺寸,拥有可编程ARM-Cortex-M3处理器(80KB的可用应用代码空间)和丰富的硬件接口,客户可用于二次开发,嵌入完整的应用程序,我司提供对应的开发套件

无线特性

蓝牙版本支持蓝牙5.3
频率范围2402-2480MHZ(2.4G ISM频段)
调制模式GFSK
发射功率-21-+8dBm(用户可通过软件编程设定)
接收灵敏度-96dBm(典型值)
透传模式(需出厂设定)主机/从机
升级方式支持OAD升级/支持SBL升级
传输距离70米(空旷距离)

硬件参数

模块型号HY234004P
模块尺寸11.59*17.9*2.0
蓝牙芯片型号CC2340(4*4封装)
模块通讯接口UART/SPI
模块脚位数16 PIN(10个GPIO)
天线PCB天线
工作电压(DC)2.7 - 3.3V
工作温度-40℃-+85℃
存储温度-40℃-+85℃
证书

软件参数

多链接特性待更新
多链接速率待更新
单链接特性待更新
单链接速率待更新
波特率9600bps-256000 bps(默认256000 bps)
参数配置AT指令(详见数据手册)
无线安全AES

功耗参数

Active-Mode RX2.6mA max
Active-Mode TX @ 0dBm5 mA max
Active-Mode TX @ +8dBm12 mA max
睡眠状态0.7uA avg(RTC 运行和RAM/CPU保持)
数据传输待更新

使用配套

工具PC端调试助手
APP调试工具
Android/IOS API(APP开发)
评估套件(免焊线)
资料硬件规格书
软件规格书

应用

单芯片应用支持客户二次开发(80KB的应用代码空间),提供SDK开发套件
透传应用蓝牙透传模块+MCU
应用行业健身类:运动手环,计步器,运动计量(跑步,自行车,高尔夫)
智能家居类:插座改造,遥控开关,调光调色照明,门锁,窗帘,温湿度计,智能秤,环境烟雾,测探测器,宠物监管
健康医疗类:医疗检测/追踪(心率,血压,血氧,脉搏,体温)
婴幼儿护理:实时体温检测,智能婴儿床,防丢失
玩具类:互动遥控玩具,机器人,飞行器,玩具车,防丢器
汽车电子:胎压检测,汽车自动锁,车位记录,电动车防盗器,数据采集监控
信标、电子标签、资产管理、冷链物流,工业控制、电动工具

功能特点

? 如果手机 APP 与蓝牙从机需进行大包数据传输,手机蓝牙需支持BLE4.2 或以上版本

? 基于 BLE 5.3协议,支持蓝牙从机角色,以及蓝牙主机角色

? 蓝牙从机版本支持 OAD 升级

? 蓝牙主机版本支持 SBL 升级

? 从机版本支持单链接、多链接两种版本

? 用户接口使用通用串口设计,全双工双向通讯,波特率范围 9600bps ~256000bps(默认)

? 同时支持桥接模式(串口透传),或者直接驱动模式(无需额外 CPU);直驱模式支持 SPI/UART 接口

? 支持 SPI/UART 指令软件复位模块,获取 MAC 地址

? 支持 SPI/UART 指令调整蓝牙连接间隔,控制不同的转发速率

? 支持 SPI/UART 指令调整发射功率,修改广播间隔/连接超时时间,修改串口波特率,修改模块名,均会掉电保存

? 支持移动设备 APP/ SPI/UART 修改模块名称,掉电保存,修改串口波特率,产品识别码,自定义广播内容,广播周期,均掉电保存

? APP/SPI/UART 均可操作所有 IO 外扩

? 支持连接状态,广播状态提示脚/普通 IO 灵活配置

? 多达 24 个双向可编程 IO,外部中断引发输入检测,全低功耗运行。(照明控制,遥控玩具,等各种输入输出开关量应用)

? 极低功耗的待机模式

? 支持 APP/UART/SPI 设置 TX 功率/RX 增益,调节不同的传输灵敏度以实现应用距离调节

? 支持 APP/UART/SPI 自由开/关广播,实现真正的深度睡眠

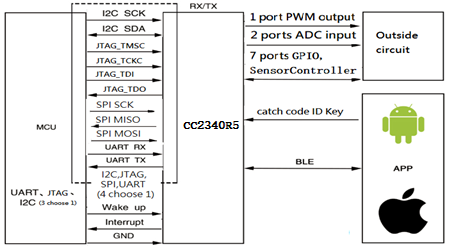

工作模式示意图

模块原理图


脚位图



脚位

名称

类型

功能描述

1

NC

NC

Not connect

2

DIO_12

Digital

GPIO, high-drive capability

3

DIO_20

Digital or Analog  I/O

GPIO, analog capability

4

DIO_8

Digital I/O

GPIO

5

DIO16_SWDIO JTAG TMSC

Digital I/O

GPIO, SWD interface: mode select or SWDIO, high-drive capability

6

DIO17_SWDCK JTAG TCKC

Digital I/O

GPIO, SWD interface: clock, high-drive capability

7

DIO_11

Digital I/O

GPIO

8

DIO_13

Digital I/O

GPIO

9

VDD

Power supply

+1.8V to +3.8V (Recommended 2.7~3.3V)

10

GND

Power GND

Ground

11

RESET_N

Digital input

Reset, active-low. Module have pull up.

12

DIO_21

Digital or Analog

GPIO, analog capability

13

DIO_24

Digital or Analog

GPIO, Analog capability, high-drive capability

14

DIO_3

Digital or Analog

GPIO, 32-kHz crystal oscillator pin 1, Optional TCXO input

15

DIO_4

Digital or Analog

GPIO, 32-kHz crystal oscillator pin 2

16

DIO_6

Digital or Analog

GPIO, analog capability


模组选型定义图

类型产品名称尺寸(mm)/带屏蔽罩天线形式优势特点功能
BLE5.3 HY-234001P11.59*17.9*2.0/2.6
PCB螺旋天线
超低功耗组网应用
车规模组
 HY-42Q101WC
23.21*15.21*2.6 mm
/车规级蓝牙模组,符合AEC-Q100等级要求
主机和从机模式
 HY-42Q101CC
15.22*25.16*2.6
 HY-40Q101CC
 15.22*25.16*2.6
BLE4.2HY-40R201P15.22*25.16*2.0/2.6PCB螺旋天线功耗更低,距离达百米,多I/O口,工业级单连从机,单连主机,多连从机,多连主机,通用主机,beacon,beacon+从机
HY-40R201W15.22*23.2*2.0/2.6金属线天线
HY-40R201C15.22*25.16*2.0/2.6陶瓷天线
HY-40R201I15.22*25.16*2.0/2.6IPEX外接天线
HY-40R204P11.59*17.9*2.0/2.6PCB螺旋天线功耗更低,距离达百米,尺寸更小,工业级
HY-40R204W11.59*16.6*2.0/2.6金属线天线
HY-40R204C11.59*17.9*2.0/2.6陶瓷天线
HY-40R204CPA距离达300米陶瓷天线
HY-40R204I11.59*17.9*2.0/2.6IPEX外接天线
BLE4.1HY-264018P17.88*11.63*2.0/2.6PCB螺旋天线小尺寸单连从机,单连主机,多连从机,多连主机,通用主机,beacon,beacon+从机
HY-264018W16.62*11.63*2.0/2.6金属线天线
HY-264018C17.88*11.63*2.0/2.6陶瓷天线
HY-264018I17.88*11.63*2.0/2.6IPEX外接天线
HY-264027P25.21*15.21*2.0/2.6PCB螺旋天线多I/O口
HY-264027W23.18*15.21*2.0/2.6金属线天线
HY-264027C25.21*15.21*2.0/2.6陶瓷天线
HY-264027I25.21*15.21*2.0/2.6IPEX外接天线
BLE4.0HY-254101 V125.3*15.2*2.04PCB天线多I/O口,价格更低单连从机,单连主机,通用主机,beacon,beacon+从机,微信透传,QQ透传
HY-254124 V815.37*12*1.65软天线
HY-254124 PA25.1*12*2.04软天线
HY-254104 V714.1*9.2*2.04软天线小尺寸,价格更低
HY-254104 V517.93*9.2*2.54陶瓷天线
HY-254103 V717.93*9.2*2.54陶瓷天线



蓝牙

调制模式:GFSK
蓝牙版本:蓝牙5.3 BLE
频率范围:2402-2480MHZ(2.4G ISM频段)
发射功率:-21-+8dBm(用户可通过软件编程设定)
接收灵敏度:-93dBm(典型值)
天线选项:板载天线
传输速率:12K/S(不加密,单连接,单包248字节/20ms)
               1K/s(不加密,能同时被4个主机连接,单包20字节/20ms)
波特率:9600-256000 bps(默认256000 bps)
传输距离:70米(空旷距离)

硬件参数

数据接口:UART/SPI
芯片型号:TI CC2340R5
芯片封装尺寸:4*4
屏蔽罩:可选配
音频接口:无
工作电压:2.4-3.6VDC

工作电流:RF TX电流:5 mA (0dBm)

                RF TX电流< 12mA (8dBm)

                RF RX电流:5.3mA

                空闲状态:56uA(支持系统和RAM供电)

                待机状态: 0.7uA (RTC运行和RAM/CPU保持)

                关机状态: 150nA (无时钟运行,无存储)

工作温度:-40℃-+85℃
存储温度:-40℃-+85℃
尺寸:17.9*11.59*2.0/2.2mm

软件参数

角色类型(需出厂设定):从机/主机
工作模式(需出厂设定):主机模式/从机模式/广播模式
模式配置:命令模式
命令结构:AT指令(详见数据手册)
二次开发:支持客户二次开发(80KB的应用代码空间),提供SDK开发套件
APP SDK:提供IOS BLE API/Android BLE API
应用开发定制:支持客户定制
