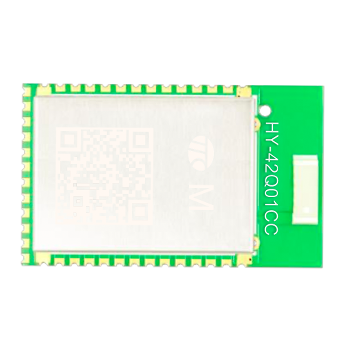

  • 模块正面

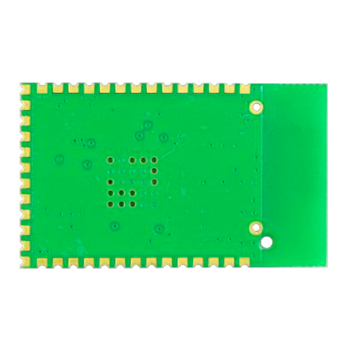

  • 模块背面
∨

车规级低功耗蓝牙BLE5.0模块数字钥匙硬件方案

产品型号：HY-42Q101C
天线类型：陶瓷天线
尺寸：25.21*15.21*2.6 mm
工作温度：-40℃~+105℃
存储温度：-40℃~+150℃
传输距离：80米
发射功率：-21~+5dBm.
灵敏度：-97dBm（典型值）
符合AEC-Q100汽车规格等级2
客户支持中心
  • 详细介绍
  • 规格参数
  • 订购方式
  • 资料下载
  • 应用案例
模块介绍

HY-42Q101 是一款符合AEC-Q100汽车规格等级2温度范围(-40℃~+105℃)用途的蓝牙低功耗单模模块。
      HY-42Q101 车规蓝牙低功耗单模模块是针对低功耗传感器和讯息传输的蓝牙设备。
      HY-42Q101提供蓝牙低功耗特性：无线电，蓝牙协议栈，配置文件和客户应用程序的所需空间。该模块还提供灵活的硬件接口，用于连接传感器。
      HY-42Q101可以使用标准3V纽扣电池或一对AAA电池直接供电，最低功耗关断模式下，它仅消耗0.15uA，并在几微秒内唤醒。
      HY-42Q101传输距离达到80米以上。(在自由空间面对面,距地面1.2米高测试).(需依天线辐射效率而定)。
      蓝牙 IC：使用TI CC2642-Q1 7*7*1.0mm 48pin IC。

无线特性
蓝牙版本 硬件支持蓝牙BLE 5.0，单模兼容
频率范围 2402-2480MHZ（2.4G ISM频段）
调制模式 GFSK
发射功率 -21-+5dBm（用户可通过软件编程设定）
接收灵敏度 -97dBm（典型值）
透传模式（需出厂设定） 支持主机模式，从机模式，主从模式机
传输距离
 80米（空旷距离）
硬件参数
模块型号 HY-42Q101C
模块尺寸 25.21*15.21*2.0/2.6 mm
蓝牙芯片型号 CC2642-Q1（7*7封装）
模块脚位数 40PIN
天线 陶瓷天线
工作温度 -40℃~+105℃
存储温度 -40℃~+105℃
证书 可满足蓝牙协会的 BQB认证以及各国射频安规特性，例如：中国3C,欧盟CE RED, 美国FCC, 加拿大IC,日本TELEC,韩国KC…等等的射频安规认证
功耗参数
Active-Mode RX 6.1mA max
Active-Mode TX @ 0dBm 7.0mA max
Active-Mode TX @ +5dBm 9.3mA max
待机状态
 3.6uA（Cache,RTC运行和RAM ,CPU，部分缓存器保持）
关机状态
 150nA（无时钟运行，无存储，唤醒须由外触发）
使用配套
资料 硬件规格书
软件规格书
应用
应用行业
汽车电子：胎压检测，汽车自动锁，车位记录，电动车防盗器，数据采集监控
工作模式示意图


脚位图


脚位定义图

脚位

名称

类型

功能描述

1

GND

Power GND

Ground

2

DIO_0

Digital I/O

GPIO, Sensor Controller (I:4mA max)

3

DIO_1

Digital I/O

GPIO, Sensor Controller (I:4mA max)

4

DIO_2

Digital I/O

UART RX;GPIO, Sensor Controller (I:4mA max)

5

DIO_3

Digital I/O

UART TX;GPIO, Sensor Controller (I:4mA max)

6

DIO_4

Digital I/O

WAKE UP; Don't floating GPIO, Sensor Controller (I:4mA max)

7

DIO_5

Digital I/O

GPIO, Sensor Controller, high-drive capability (8mA max).

8

DIO_6

Digital I/O

GPIO, Sensor Controller, high-drive capability (8mA max).

9

DIO_7

Digital I/O

GPIO, Sensor Controller, high-drive capability (8mA max).

10

DIO_8

Digital I/O

GPIO (I: 4mA max)

11

DIO_9

Digital I/O

GPIO (I: 4mA max)

12

DIO_10

Digital I/O

GPIO (I: 4mA max)

13

DIO_11

Digital I/O

GPIO (I: 4mA max)

14

GND

Power GND

Ground

15

DIO_12

Digital I/O

GPIO (I: 4mA max)

16

DIO_13

Digital I/O

GPIO (I: 4mA max)

17

DIO_14

Digital I/O

GPIO (I: 4mA max)

18

DIO_15

Digital I/O

GPIO (I: 4mA max)

19

JTAG TMSC

Digital I/O

JTAG TMSC; high-drive capability

20

JTAG TCKC

Digital I/O

JTAG TCKC

21

DIO_16 TDO

Digital I/O

GPIO,JTAG_TDO; high-drive capability(8mA max).

22

DIO_17 TDI

Digital I/O

GPIO,JTAG_TDI; high-drive capability(8mA max).

23

DIO_18

Digital I/O

GPIO (I: 4mA max)

24

DIO_19

Digital I/O

GPIO (I: 4mA max)

25

DIO_20

Digital I/O

GPIO (I: 4mA max)

26

DIO_21

Digital I/O

GPIO (I: 4mA max)

27

GND

Power GND

Ground

28

DIO_22

Digital I/O

GPIO (I: 4mA max)

29

VDD

Power Supply

+1.8V to +3.8V (Recommended 2.7~3.3V)

30

GND

Power GND

Ground

31

RESET

Digital input

Reset, active-low. Module have pull up.

32

DIO_23

Digital I/O

GPIO, Sensor Controller, Analog(I: 4mA max)

33

DIO_24

Digital I/O

GPIO, Sensor Controller, Analog(I: 4mA max)

34

DIO_25

Digital I/O

GPIO, Sensor Controller, Analog(I: 4mA max)

35

DIO_26

Digital I/O

GPIO, Sensor Controller, Analog(I: 4mA max)

36

DIO_27

Digital I/O

GPIO, Sensor Controller, Analog(I: 4mA max)

37

DIO_28

Digital I/O

GPIO, Sensor Controller, Analog(I: 4mA max)

38

DIO_29

Digital I/O

GPIO, Sensor Controller, Analog(I: 4mA max)

39

DIO_30

Digital I/O

GPIO, Sensor Controller, Analog(I: 4mA max)

40

GND

Power GND

Ground

模组选型

类型 产品名称 尺寸(mm)/带屏蔽罩 天线形式 优势特点 功能
BLE5.3  HY-234001P 11.59*17.9*2.0/2.6
 PCB螺旋天线
 超低功耗 组网应用
车规模组
  HY-42Q101WC
 23.21*15.21*2.6 mm
 / 车规级蓝牙模组，符合AEC-Q100等级要求
 主机和从机模式
 HY-42Q101 CC
 15.22*25.16*2.6

 HY-40Q101CC
  15.22*25.16*2.6

BLE5.0 HY-40R201P 15.22*25.16*2.0/2.6 PCB螺旋天线 功耗更低，距离达百米，多I/O口，工业级 单连从机，单连主机，多连从机，多连主机，通用主机，beacon，beacon+从机
HY-40R201W 15.22*23.2*2.0/2.6 金属线天线
HY-40R201C 15.22*25.16*2.0/2.6 陶瓷天线
HY-40R201I 15.22*25.16*2.0/2.6 IPEX外接天线
HY-40R204P 11.59*17.9*2.0/2.6 PCB螺旋天线 功耗更低，距离达百米，尺寸更小，工业级
HY-40R204W 11.59*16.6*2.0/2.6 金属线天线
HY-40R204C 11.59*17.9*2.0/2.6 陶瓷天线
HY-40R204CPA 距离达300米 陶瓷天线
HY-40R204I 11.59*17.9*2.0/2.6 IPEX外接天线
BLE4.1 HY-264018P 17.88*11.63*2.0/2.6 PCB螺旋天线 小尺寸 单连从机，单连主机，多连从机，多连主机，通用主机，beacon，beacon+从机
HY-264018W 16.62*11.63*2.0/2.6 金属线天线
HY-264018C 17.88*11.63*2.0/2.6 陶瓷天线
HY-264018I 17.88*11.63*2.0/2.6 IPEX外接天线
HY-264027P 25.21*15.21*2.0/2.6 PCB螺旋天线 多I/O口
HY-264027W 23.18*15.21*2.0/2.6 金属线天线
HY-264027C 25.21*15.21*2.0/2.6 陶瓷天线
HY-264027I 25.21*15.21*2.0/2.6 IPEX外接天线
BLE4.0 HY-254101 V1 25.3*15.2*2.04 PCB天线 多I/O口，价格更低 单连从机，单连主机，通用主机，beacon，beacon+从机，微信透传，QQ透传
HY-254124 V8 15.37*12*1.65 软天线
HY-254124 PA 25.1*12*2.04 软天线
HY-254104 V7 14.1*9.2*2.04 软天线 小尺寸，价格更低
HY-254104 V5 17.93*9.2*2.54 陶瓷天线
HY-254103 V7 17.93*9.2*2.54 陶瓷天线





蓝牙
蓝牙版本：硬件支持蓝牙BLE 5.0，单模兼容
频率范围：2402-2480MHZ（2.4G ISM频段）
调制模式：GFSK
发射功率：-21-+5dBm（用户可通过软件编程设定）
接收灵敏度：-97dBm（典型值）
透传模式：支持主机模式，从机模式，主从模式
传输距离：80米（空旷距离）

硬件参数

模块型号：HY-42Q101C


模块尺寸：25.16*15.22*2.0/2.6 mm
蓝牙芯片型号：TI CC2642-Q1 7*7*1.0mm 48pin IC
模块脚位数：40PIN
天线：陶瓷天线
工作温度：-40℃~+105℃
存储温度：-40℃~+105℃
证书：可满足蓝牙协会的 BQB认证以及各国射频安规特性，例如：中国3C欧盟CE RED 美国FCC 加拿大IC日本TELEC韩国KC…等等的射频安规认证。
