小体积低功耗蓝牙BLE5.0协议终端模块:HY-40R204S1C

产品型号HY-40R204S1C

已过认证:BQB / FCC / IC / RED / ROHS / REACH

调制模式GFSK
尺寸11.5*9*2.0 mm

工作电压:2.7~3.3V DC.

天线类型PCB天线、陶瓷天线、Ipex天线、铁氟龙软天线

无线标准:蓝牙4.2 BLE 协议,支持蓝牙5

角色类型:从机

频率范围:2402〜2480MHz(2.4G ISM 频带)

发射功率范围:-21〜+5dBm(差动模式输出点特性可由软件编程控制)

发射功率: +2 dBm typical (天线馈入点,设定最大输出特性)

RX 灵敏度:-97dBm typical(IC 差动模式输出点特性)

RX 灵敏度:-93dbm typical(天线馈入点特性)

客户支持中心
  • 详细介绍
  • 规格参数
  • 订购方式
  • 资料下载
  • 应用案例

模块介绍

      HY-40R204S1C是深圳市昇润科技有限公司(简称“昇润科技”)新推的一款工业级 5.0 低功耗蓝牙模组,使用TI CC2640R2 4*4*0.9mm 32pin芯片,拥有可编程ARM-Cortex-M3处理器(80KB的可用应用代码空间)和丰富的硬件接口。该模组尺寸超小,仅为11.5*9*2.0 mm,堪称“全网最小体积 5.0 低功耗蓝牙模组”。

      HY-40R204S1C低功耗蓝牙模块(单模式)常规情况下,可通过UART/SPI外挂MCU,进行数据的透明传输,支持从机模式,支持OAD 升级。

      HY-40R204S1C 可以使用标准 3V 纽扣电池或一对 AAA 电池直接供电,最低功耗关断模式下,它仅消耗 0.15uA,并在几微秒内唤醒。

规格参数

? 基于 BLE5.0 协议,单模兼容;

? 支持从机模式,有单链接版本和多链接两种版本;

? 蓝牙从机版本支持 OAD 升级;

? 串口数据包长度,单链接版本最多支持 248Byte,多链接版本最多支持 20Byte;

? 高速双向透传转发,最快双向分别可达 12KByte/s(单链接大包传输);

? 单链接版本默认 20ms 连接间隔,连接快速;

? 用户接口使用通用串口设计,全双工双向通讯,波特率范围 1200bps ~ 256000bps(默认);

? 同时支持桥接模式(串口透传),或者直接驱动模式(无需额外CPU);直驱模式支持 SPI/UART 接口;

? 支持 UART/SPI 两种通信方式;

? 集成蓝牙低功耗堆叠;

? MCU clock 使用IC内部 RC 震荡回路;

? GAP,GATT,L2CAP,SMP 蓝牙低功耗配置文件;

? 可满足各国射频安规特性.例如: BQB BLE5.0, CE, FCC, Canada IC..等;

? 输出功率可经由过程控制范围:-21~+5dBm typical;

? 超低电流功耗:1)休眠状态:13.6uA typ.(RTC 运行和 RAM / CPU 保持)

                          2)关机状态:150nA(无时钟运行,无存储)

? 可编程 ARM Cortex-M3 处理器,用于嵌入完整的应用程序。


射频特性

? 调制方式:GFSK

? 频率范围:2402?2480MHz(2.4G ISM 频带)

? 发射功率范围:-21?+5dBm(差动模式输出点特性,可由软件编程控制)

? 发射功率: +2 dBm typical (天线馈入点,设定最大输出特性)

? RX 灵敏度:-97dBm typical(IC 差动模式输出点特性)

? RX 灵敏度:-93dbm typical(天线馈入点特性)

? TX RF 频率偏移 : ± 60ppm

? MCU RC Clock 32.3768KHz 频率偏移: ± 500ppm

? RC Clock 频率温度系数 50ppm/℃ ,程序修正默认 < (1℃/1 秒)的温度变化.

? 可满足各国射频安规特性.例如: BQB BLE5.0, CE, FCC, Canada IC.

? 超低电流功耗

1.RF TX 电流 max:6.1mA typical.(程序设定: 0dBm)

2.RF TX 电流 max:9.1mA typical.(程序设定: 5dBm)

3.RF RX 电流 max:5.9mA typical.

4.待机状态:13.6uA typical.(RTC 运行和 RAM / CPU 保持)


应用领域

? 健身类: 运动手环,计步器,运动计量(跑步,自行车,高尔夫)。

? 智能家居类: 插座改造,遥控开关,调光调色照明,门锁,窗帘,温湿度计,智能秤,环境烟雾探测器,宠物监管。

? 健康医疗类: 医疗检测/追踪(心率,血压,血氧,脉搏,体温) 。

? 婴幼儿护理: 实时体温检测,智能婴儿床,防丢失。

? 玩具类:互动遥控玩具,机器人,飞行器,玩具车,防丢器。

? 汽车电子:胎压检测、汽车自动锁、车位记录、电动车防盗器、数据采集监控。

? 人机界面:HID 键盘、鼠标、遥控器、手柄。

? 安防工控类:智能充电桩、无感门禁系统、地铁轧机。

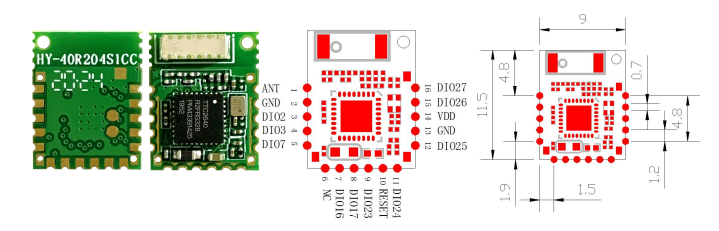

脚位图

 HY-40R204S1C脚位图



脚位定义图

HY-40R204S1C脚位定义图


模组选型
类型 产品名称 尺寸(mm)/带屏蔽罩 天线形式 优势特点 功能
BLE4.2 HY-40R201P 15.22*25.16*2.0/2.6 PCB螺旋天线 功耗更低,距离达百米,多I/O口,工业级 单连从机,单连主机,多连从机,多连主机,通用主机,beacon,beacon+从机
HY-40R201W 15.22*23.2*2.0/2.6 金属线天线
HY-40R201C 15.22*25.16*2.0/2.6 陶瓷天线
HY-40R201I 15.22*25.16*2.0/2.6 IPEX外接天线
HY-40R204P 11.59*17.9*2.0/2.6 PCB螺旋天线 功耗更低,距离达百米,尺寸更小,工业级
HY-40R204W 11.59*16.6*2.0/2.6 金属线天线
HY-40R204C 11.59*17.9*2.0/2.6 陶瓷天线
HY-40R204CPA 距离达300米 陶瓷天线
HY-40R204I 11.59*17.9*2.0/2.6 IPEX外接天线
BLE4.1 HY-264018P 17.88*11.63*2.0/2.6 PCB螺旋天线 小尺寸 单连从机,单连主机,多连从机,多连主机,通用主机,beacon,beacon+从机
HY-264018W 16.62*11.63*2.0/2.6 金属线天线
HY-264018C 17.88*11.63*2.0/2.6 陶瓷天线
HY-264018I 17.88*11.63*2.0/2.6 IPEX外接天线
HY-264027P 25.21*15.21*2.0/2.6 PCB螺旋天线 多I/O口
HY-264027W 23.18*15.21*2.0/2.6 金属线天线
HY-264027C 25.21*15.21*2.0/2.6 陶瓷天线
HY-264027I 25.21*15.21*2.0/2.6 IPEX外接天线
BLE4.0 HY-254101 V1 25.3*15.2*2.04 PCB天线 多I/O口,价格更低 单连从机,单连主机,通用主机,beacon,beacon+从机,微信透传,QQ透传
HY-254124 V8 15.37*12*1.65 软天线
HY-254124 PA 25.1*12*2.04 软天线
HY-254104 V7 14.1*9.2*2.04 软天线 小尺寸,价格更低
HY-254104 V5 17.93*9.2*2.54 陶瓷天线
HY-254103 V7 17.93*9.2*2.54 陶瓷天线
