蓝牙锁方案

     该方案是我司基于TI蓝牙芯片CC2541专门为智能门锁推出的低功耗蓝牙方案,兼容低功耗蓝牙4.0(BLE)协议,配合昇润蓝牙门锁APP,即可通过智能手机让您的手机和门锁建立蓝牙连接,从而管控您的家门,车库门。
客户支持中心
  • 详细介绍
  • 规格参数
  • 订购方式
  • 资料下载
  • 应用案例
概述

该方案是我司专门为智能门锁推出的低功耗蓝牙方案,兼容低功耗蓝牙4.0(BLE)协议,配合昇润蓝牙门锁APP,即可通过智能手机让您的手机和门锁建立蓝牙连接,从而管控您的家门,车库门等等,彻底告别传统钥匙开锁及刷指纹辨识不清进不了门的尴尬。

无线特性
调制模式: GFSK
蓝牙版本: 蓝牙4.0 BLE 协议
频率范围: 2400-2483.5MHZ(2.4G ISM频段)
发射功率: -23-0dBm(用户可通过软件编程设定)
接收灵敏度: -94dBm(典型值)
天线选项: PCB天线(可外接天线)/软天线
传输速率: 1K/S(不加密)
传输距离: 30米(实际距离以测试环境为准)
硬件参数
模块型号: HY-254101/HY-254124
数据接口: UART/SPI/IIC
芯片: CC2541
音频接口:
工作电压: 2.0-3.6VDC
纹波电压: 100mVp-p (max)
工作电流(功率0-24W之间): 无TX/RX工作电流:8.3mA
低功耗深度睡眠模式电流:0.3uA
工作温度: -20℃-+70℃
存储温度: -30℃-+85℃
符合认证: BQB/FCC/CE/RoHS
尺寸: 25.3*15.2*2.04mm/15.37*12*1.57mm
软件参数
设备类型: 主设备/从设备
设置命令: AT+命令结构
用户配置: 串口AT命令,透传AT指令
二次开发: 支持客户二次开发,提供SDK工具
功能应用开发: 支持客户定制
技术特点

1、智能识别主客身份

2、出门无需佩带钥匙

3、云钥匙分享实现远距离开门

4、电子钥匙管理让出入更可控

5、采用TI蓝牙芯片CC2541全程无铅工艺制造;

6、蓝牙4.0 BLE技术

7、符合SIG、FCC、CE、MIC、ROHS等认证;

8、支持IOS 7.0、Android 4.3以上版本系统;

9、支持无线固件升级,随时更新固件;

10、支持手动开关锁;

11、支持感应距离开锁;

12、支持密钥功能,分享,备份;

工作方式示意图

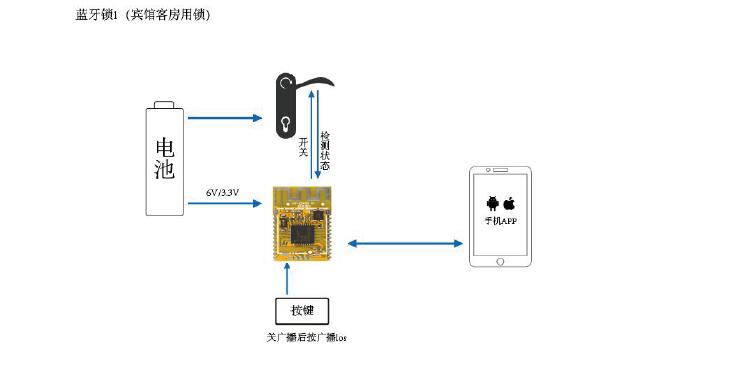

宾馆客房用锁

一体化智能蓝牙锁

模块型号及外形尺寸

门锁蓝牙模组脚位定义

合作方式

一、提供SDK开发平台,蓝牙模块/IC输出

二、蓝牙锁模块PCBA输出

蓝牙
调制模式:GFSK
蓝牙版本:蓝牙4.0 BLE 协议
频率范围:2400-2483.5MHZ(2.4G ISM频段)
发射功率:-23-0dBm(用户可通过软件编程设定)
接收灵敏度:-94dBm(典型值)
天线选项:PCB天线(可外接天线)/软天线
传输速率:1K/S(不加密)
传输距离:30米(实际距离以测试环境为准)


硬件参数
模块型号:HY-254101/HY-254124
数据接口:UART/SPI/IIC
芯片:CC2541
音频接口:无
工作电压:2.0-3.6VDC
纹波电压:纹波电压:100mVp-p (max)
工作电流:无TX/RX工作电流:8.3mA
               低功耗深度睡眠模式电流:0.3uA
工作温度:-20℃-+70℃
存储温度:-30℃-+85℃
符合认证:BQB/FCC/CE/RoHS

尺寸:25.3*15.2*2.04mm/15.37*12*1.57mm


软件参数
设备类型:主设备/从设备
默认设置:
设置命令:AT+命令结构
用户配置:串口AT命令,透传AT指令
二次开发:支持客户二次开发,提供SDK工具
功能应用开发:支持客户定制
